渦巻状ピン

ソリッドスプラインステンレス製

概要
SPIROLは、プラスチック組立向けに設計された各種ピンを提供しています。主な製品はコイルスプリングピン（ライト、スタンダード、ヘビー）、ソリッドピン、およびPress‑N‑Lok™（BP100）やLP500のような特殊保持ピンです。これらの部品はプラスチックハウジングや構造部品におけるヒンジ、ラッチ、位置合わせ、保持機能を実現します。用途に応じて材質、荷重、取り付け方式に基づいた選定支援をアプリケーションエンジニアが行います。

一般的な用途

• フリーフィットのヒンジピン
• 摩擦フィットのヒンジピン
• ラッチピン
• 軸およびピボットピン
• 永久保持ピン
• 分解可能な保持ピン
• 固定および接続用ピン
• 位置決め・整列ピン
• シャフトとハブのピン
• シャフトとギアのピン

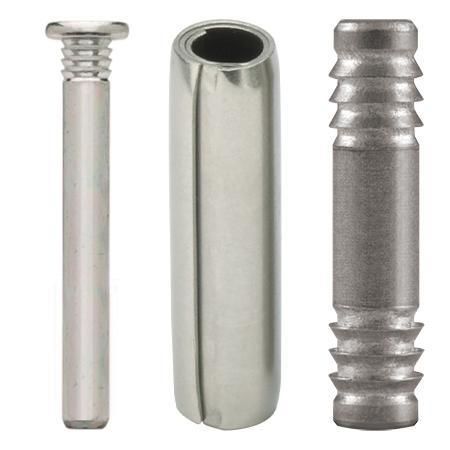

ピンの種類と特徴
コイルスプリングピン（ライト、スタンダード、ヘビー）
コイルスプリングピンは、材質や用途に応じて強度、柔軟性、制御された半径方向力の組み合わせを提供します。らせん形状により衝撃や振動を吸収し、穴の変形を抑えて組立の寿命を延ばします。

ライトデューティ（軽）コイルスプリングピン
プラスチック、アルミニウム、ダイカスト、セラミックなどの柔らかい、脆い、薄い材料や、穴がエッジ近傍にある場合に推奨されます。挿入力が低く、位置決めや低荷重の軸用途に適しています。

シリーズ500 — エクストラライトコイルピン
シリーズ500は1½コイルの形成で半径方向力を制限し、脆弱な基材を保護します。用途例：プラスチックやセラミックの組立におけるヒンジピンや位置決めピン。シリーズ550 Cosmeticは外観用途向けのバリアントです。

Press‑N‑Lok™（BP100）
BP100 Press‑N‑Lok™は両端に対向するバーブを持ち、2つのプラスチック部品を永久的に軸方向に保持します。取付は2段階で、まず一方の部に圧入し、その後露出したピンに対してもう一方の部を圧入してプラスチックがバーブ回りに充填されます。標準材質は軽量な無鉛アルミニウムで、オプションでオーステナイト系ステンレスが利用可能。直径は2 mm〜4 mm。

LP500 — プラスチック用ラッチピン
LP500はヘッド下にバーブを備え、バーブ長は組立の最外側断面幅に合わせられています。シャンクは先行穴を通して位置決め可能な滑らかな形状で、最終穴でバーブが噛み合って固定します。ヘッドは過挿入を防ぎ、自動組立向けの機械的な向き付けを可能にします。標準直径：3 mm、4 mm、5 mm。標準材質：軽量無鉛アルミニウム。必要に応じてバリアント対応可能。

取り付け技術
SPIROLは、手動機から治具、統計的工程管理およびエラー防止機能を備えた完全自動モジュールまで、プラスチック部品へのピン組付けを効率的かつ高品質に行うための取り付け装置を提供します。

適用例と利点

• EV充電ハンドルの保持：Press‑N‑Lok™はネジを置換し、スクラップ削減と組立時間短縮を実現。バーブ周りにプラスチックが充填されて確実な保持を提供。
• 自動車内装のヒンジピン：LP500は従来の留め具に比べてノイズ（バズ、スクイーク、ラトル）を低減し、組立を簡素化。
• 外科用ステープラーのトリガーピン：ライトデューティのコイルピンはプラスチックヨークの亀裂を防ぎ、必要な保持と柔軟性を提供。

技術仕様

• 起源：コイルスプリングピン発明 1948年
• デューティ区分：ライト、スタンダード、ヘビー
• エクストラライト：シリーズ500（1½コイル形成）；シリーズ550 Cosmeticを含む
• Press‑N‑Lok™（BP100）：対向バーブ；標準材質 軽量無鉛アルミニウム；オプション オーステナイト系ステンレス；直径 2 mm〜4 mm
• LP500ラッチピン：ヘッド下のバーブ；標準直径 3 mm、4 mm、5 mm；標準材質 軽量無鉛アルミニウム
• ライトデューティ推奨材料：プラスチック、アルミニウム、ダイカスト、セラミック
• 利点：衝撃吸収、穴損傷の低減、低挿入力（ライトデューティ）、バーブによる確実な軸方向保持（Press‑N‑Lok™ & LP500）
• 取付オプション：手動装置から工程管理・エラー防止を備えた完全自動モジュールまで
