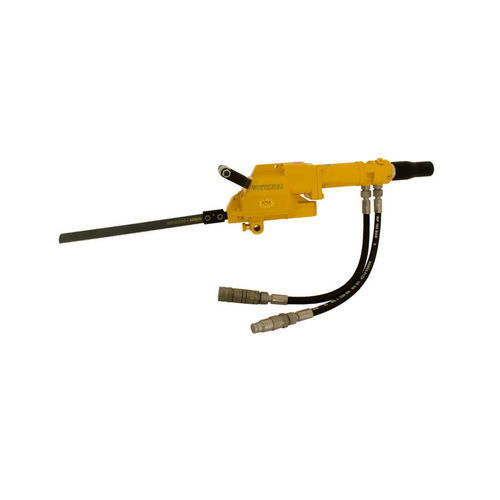

付け替え用鋸 5 1220 0010

非鉄金属用プラスチック用金属用

製品概要
油圧式往復鋸 5 1220 0010 は、過酷な産業用切断および水中作業向けに設計されています。ツイストスロットルによる変速制御を備え、ATEX II2GExhIIBT5Gb に準拠しています。

主な特長

• 動力源：油圧式
• 作動圧力：90–140 bar
• 流量：10–50 l/min
• 作動方法：ツイストスロットル（可変速）
• 水中作業対応（潜水可）
• ATEX：II2GExhIIBT5Gb

技術データ

• 注文番号：5 1220 0010
• ATEX 仕様：II2GExhIIBT5Gb
• 動力源：油圧式
• 作動圧力：90–140 bar
• 流量：10–50 l/min
• 作動方法：ツイストスロットル
• 出力：2.8
• ストローク（無負荷）：300 rpm
• ストローク：60.00 mm
• 接続：M18x1.5 mm
• 油圧ホース接続：Flat-Star A250-OM/OF-1/2 BSP
• 油圧媒質：油圧油
• 油圧回路タイプ：開放回路
• 油ろ過クラス：ISO 20/18/13
• 油温範囲：-34〜+82 °C
• 油の粘度：13 センチストークス以上
• 騒音レベル LpA：70.0 dB(A) 未満
• 振動レベル：2.5 m/s² 未満
• 重量：10.5 kg
• 適用分野：エネルギー・パイプライン建設、金属・鉄骨建設、プラント・機械建設、水中作業

アクセサリ（概要）
本製品は多様なアクセサリをラインナップしています：複数のブレード系統、クランプ、ボウガイド、延長チェーン、アダプタ、ホース、取付部品など。代表的なカテゴリと例を以下に示します。

HSS ブレード（例）

• 9 2501 0590 — 4 TPI — 300 mm
• 9 2501 0700 — 4 TPI — 530 mm
• 9 2501 0120 — 6 TPI — 300 mm
• 9 2501 0710 — 8 TPI — 600 mm
• 9 2501 0020 — 14 TPI — 150 mm（非鉄金属・ステンレス用）

HSS‑バイメタルブレード（例）

• 9 2501 1010 — 6 TPI — 200 mm — プラスチック、鋳鉄向け
• 9 2501 1110 — 14 TPI — 200 mm — 鋳鉄・固形鋼向け
• 9 2501 1140 — 14 TPI — 770 mm — 重切断向け

その他のブレード系統
カーバイドチップ、Fast Cut、HSS‑SL など、荒材向けバリエーションを用意。必要ブレード長 = 最大断面 + 130 mm。

クランプ、ガイド、取付アクセサリ

• パイプ用クランプ：例 5 1202 9960（最大 Ø 325 mm）、5 1202 8940（最大 Ø 530 mm）
• ボウガイド：例 5 1207 9970（Ø ≤ 325 mm 用）、5 1207 8910（Ø ≤ 530 mm 用）
• 延長リンクチェーン：500 / 1 000 / 2 000 mm（5 1201 9010 / 5 1201 9030 / 5 1201 9020）

その他アクセサリ

• 油圧ホースセット：2 1317 9010
• 安全ブロック（入口圧最大 350 bar）：2 2406 9900
• キャリングケース：5 1212 9000
• 洗浄・防錆用マルチオイル：9 9902 0120

注意
表示されている注文番号：5 1220 0010。ATEX 認証および水中対応により危険環境や水中用途での安全な使用が可能。ツイストスロットルにより素材に応じた速度調整が可能です。

技術仕様

• 注文番号：5 1220 0010
• ATEX：II2GExhIIBT5Gb
• 動力源：油圧式
• 作動圧力：90–140 bar
• 流量：10–50 l/min
• 作動方法：ツイストスロットル
• 出力：2.8
• ストローク：60.00 mm
• ストローク（無負荷）：300 rpm
• 接続：M18x1.5 mm
• 油圧ホース接続：Flat-Star A250-OM/OF-1/2 BSP
• 油圧媒質：油圧油
• 油圧回路：開放回路
• 油ろ過クラス：ISO 20/18/13
• 油温範囲：-34〜+82 °C
• 粘度：> 13 センチストークス
• 騒音レベル LpA：< 70.0 dB(A)
• 振動レベル：< 2.5 m/s²
• 重量：10.5 kg
