付け替え用鋸 5 1223 0050

金属用スチール用パイプ用

製品概要

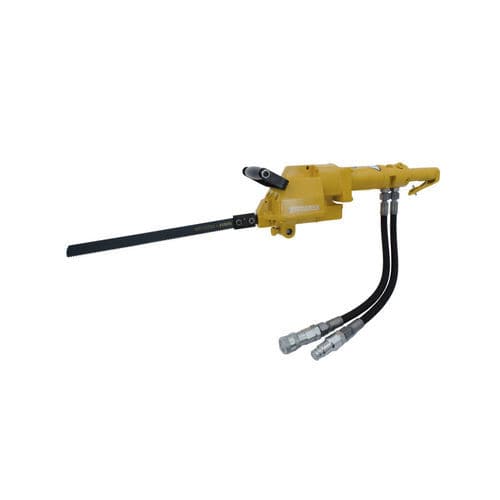

開放式油圧回路向けに設計された油圧式往復ノコギリ。機械グループIカテゴリM2向けのATEX承認を取得しており、坑内掘削、配管工事、潜水作業などの過酷な環境での高切削速度と安定した動作を想定しています。

主な特長

• 動力源：油圧
• 使用圧力：90〜140 bar
• 弁形式／駆動：レバーバルブ
• 適用分野：坑内採掘
• ATEX：IM2ExhIMbT5

技術データ（表）
注文番号：5 1223 0050
ATEX仕様：IM2ExhIMbT5
動力源：油圧
使用圧力：90〜140 bar
流量：20〜50 l/min
駆動：レバーバルブ
Leistung：2.8
ストローク（無負荷）：330 rpm
ストローク：60,00 mm
接続：M18x1.5 mm
油圧ホース接続：Flat-Star A250-OM/OF-1/2"BSP
油圧媒体：油圧油
油圧回路形式：開放回路
油のろ過クラス：ISO-level of purity 20/18/13
油温：-34〜+82 °C
油の粘度：>13 centistokes
騒音レベル LpA：<70.0 dB(A)
振動レベル：<2.5 m/s²
重量：13.0 kg
適用分野／業種：エネルギー・パイプライン建設、金属産業及び鋼構造、プラント・機械製造、潜水作業

付属品（概要）
さまざまなアクセサリーグループを用意しています。各種材質・形状のノコ刃、クランプ、ボウガイド、延長リンクチェーン、アダプター、油圧ホース、その他保守用品など。

• ノコ刃 HSS（TPI、長さ、幅、用途が各種）
• ノコ刃 HSS-バイメタル（プラスチック、鋳鉄、鋼用の各サイズ）
• ノコ刃 HSS-SL（非鉄金属・ステンレス用）
• "Fast Cut" HSS および HSS-SL（標準・高品質）
• ノコ刃 HSS-Bimetal-VP7（最高品質、汎用）
• タングステンチップ（超硬）・HSS カーバイドコーティング刃（鋳鉄、ダクタイル鋳鉄、コンクリート関連用途）
• 配管・プロファイル用クランプ（数百mmまでの配管径に対応する各種サイズ）
• ボウガイドおよびボウガイド付きクランプ（配管での制御された切断用）
• 延長リンクチェーン（長さ 500 mm、1000 mm、2000 mm）
• クイックスパナ（クランプ、テンショナー用）
• 自動送りクランプ（空気シリンダーまたはガス圧スプリングの選択肢）
• 偏心切断用アダプター
• 油圧ホースセットおよびその他の油圧アクセサリー
• その他：安全ブロック（入口圧力最大350 bar、最大50 l/min）、キャリングケース、清掃・保護用マルチオイル等

アクセサリーに関する注意
アクセサリーテーブルには多数の注文番号、TPI（インチ当たりの歯数）、長さ、幅、高さ、品質クラス、推奨材料が記載されています。ノコ刃選定の指針：「必要なノコ刃長 = 最大断面 + 130 mm」。

特性 / 技術仕様

• 注文番号：5 1223 0050
• ATEX仕様：IM2ExhIMbT5
• 動力源：油圧
• 使用圧力：90〜140 bar
• 流量：20〜50 l/min
• 駆動：レバーバルブ
• 出力 (Leistung)：2.8
• ストローク（無負荷）：330 rpm
• ストローク：60,00 mm
• 接続：M18x1.5 mm
• 油圧ホース接続：Flat-Star A250-OM/OF-1/2"BSP
• 油圧媒体：油圧油
• 油圧回路形式：開放回路
• 油のろ過クラス：ISO-level of purity 20/18/13
• 油温：-34〜+82 °C
• 油の粘度：>13 centistokes
• 騒音レベル LpA：<70.0 dB(A)
• 振動レベル：<2.5 m/s²
• 重量：13.0 kg
• 適用分野：エネルギー・パイプライン建設、金属産業および鋼構造、プラント・機械製造、潜水作業
