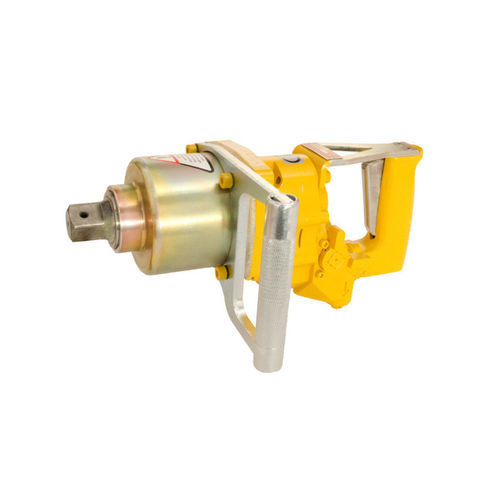

油圧式インパクトレンチ 615200010

1"ATEX重量物用

製品説明
閉回路用で汎用的に使用できる油圧インパクトレンチ。HFAエマルション（最小0.3%）でも駆動可能。作動圧力：180-260 bar（HFA使用時300 bar）。水中作業や鉱山作業を含む過酷な産業用途向けに設計。ATEX：IM2ExhIMbT5。

主な特長

• 動力源：油圧 / HFAエマルション（最小0.3%）
• 作動圧力：180-260（300 HFA）bar
• スクエアドライブ：1"
• 最大トルク：3400 Nm
• 調整可能トルク：550-3400 Nm
• 流量：9.5 l/min
• 水中使用可
• ATEX：IM2ExhIMbT5

技術データ

• 注文番号：6 1517 0010
• ATEX仕様：IM2ExhIMbT5
• 動力源：油圧 / HFAエマルション（最小0.3%）
• 作動圧力：180-260（300 HFA）bar
• スクエアドライブ：1"
• 対応ねじ：最大 M39 mm
• 流量：9.5 l/min
• 最大トルク：3400 Nm
• 調整トルク：550-3400 Nm
• 中心から外縁までの距離：52.50 mm
• インパクト数：1200 rpm
• 2次ハンドル無し幅：112.00 mm
• 油圧ホース接続：STECKO-10
• 油圧媒体：油圧油
• 油圧回路：閉回路
• 油のろ過：ISO 20/18/13
• 油温：-34 ～ +82 °C
• 油の粘度：>13 cSt
• 騒音レベル LpA：102.0 dB(A)
• 騒音レベル LWA：113.0 dB(A)
• 振動レベル：14.0 m/s²
• 重量：9.3 kg
• 用途分野：エネルギー・パイプライン工事、金属・鋼構造、鉱山、プラント・機械製造、水中作業

付属品
六角ソケット（標準長さ）

• 9 1408 0580 — 六角ソケット（標準） — スクエアドライブ：1" — SW：24 mm — 長さ：55.00 mm — 直径：42.50 mm
• 9 1408 0590 — 六角ソケット（標準） — スクエアドライブ：1" — SW：27 mm — 長さ：55.00 mm — 直径：46.00 mm
• 9 1408 0600 — 六角ソケット（標準） — スクエアドライブ：1" — SW：30 mm — 長さ：57.00 mm — 直径：50.00 mm
• 9 1408 0610 — 六角ソケット（標準） — スクエアドライブ：1" — SW：32 mm — 長さ：57.00 mm — 直径：52.00 mm
• 9 1408 0620 — 六角ソケット（標準） — スクエアドライブ：1" — SW：36 mm — 長さ：60.00 mm — 直径：55.00 mm
• 9 1408 0630 — 六角ソケット（標準） — スクエアドライブ：1" — SW：41 mm — 長さ：64.00 mm — 直径：64.00 mm
• 9 1408 0640 — 六角ソケット（標準） — スクエアドライブ：1" — SW：46 mm — 長さ：69.00 mm — 直径：70.00 mm
• 9 1408 0650 — 六角ソケット（標準） — スクエアドライブ：1" — SW：50 mm — 長さ：72.00 mm — 直径：73.00 mm
• 9 1408 0660 — 六角ソケット（標準） — スクエアドライブ：1" — SW：55 mm — 長さ：76.00 mm — 直径：82.00 mm
• 9 1408 0670 — 六角ソケット（標準） — スクエアドライブ：1" — SW：60 mm — 長さ：82.00 mm — 直径：86.00 mm
• 9 1408 0680 — 六角ソケット（標準） — スクエアドライブ：1" — SW：65 mm — 長さ：85.00 mm — 直径：92.00 mm

六角ソケット（エクストラロング）

• 9 1408 0690 — 六角ソケット（長） — スクエアドライブ：1" — SW：24 mm — 長さ：100.00 mm — 直径：42.00 mm
• 9 1408 0700 — 六角ソケット（長） — スクエアドライブ：1" — SW：27 mm — 長さ：100.00 mm — 直径：46.00 mm
• 9 1408 0710 — 六角ソケット（長） — スクエアドライブ：1" — SW：30 mm — 長さ：100.00 mm — 直径：50.00 mm
• 9 1408 0720 — 六角ソケット（長） — スクエアドライブ：1" — SW：32 mm — 長さ：100.00 mm — 直径：51.00 mm
• 9 1408 0730 — 六角ソケット（長） — スクエアドライブ：1" — SW：36 mm — 長さ：100.00 mm — 直径：54.00 mm
• 9 1408 0740 — 六角ソケット（長） — スクエアドライブ：1" — SW：41 mm — 長さ：100.00 mm — 直径：63.00 mm
• 9 1408 0750 — 六角ソケット（長） — スクエアドライブ：1" — SW：46 mm — 長さ：100.00 mm — 直径：70.00 mm
• 9 1408 0760 — 六角ソケット（長） — スクエアドライブ：1" — SW：50 mm — 長さ：110.00 mm — 直径：75.00 mm
• 9 1408 0770 — 六角ソケット（長） — スクエアドライブ：1" — SW：55 mm — 長さ：112.00 mm — 直径：80.00 mm
• 9 1408 0780 — 六角ソケット（長） — スクエアドライブ：1" — SW：60 mm — 長さ：114.00 mm — 直径：85.00 mm

六角ソケット（ヘックス穴付き）

• 9 1424 0440 — 六角ソケット（内六角用） — スクエアドライブ：1" — SW：17 mm — 長さ：75.00 mm — 直径：54.00 mm
• 9 1424 0450 — 六角ソケット（内六角用） — スクエアドライブ：1" — SW：19 mm — 長さ：75.00 mm — 直径：54.00 mm
• 9 1424 0460 — 六角ソケット（内六角用） — スクエアドライブ：1" — SW：22 mm — 長さ：75.00 mm — 直径：54.00 mm
• 9 1424 0470 — 六角ソケット（内六角用） — スクエアドライブ：1" — SW：24 mm — 長さ：75.00 mm — 直径：54.00 mm

エクステンション

• 9 1420 0140 — エクステンション — 入力/出力スクエアドライブ：1" — 長さ：175.00 mm — 直径：54.00 mm
• 9 1420 0150 — エクステンション — 入力/出力スクエアドライブ：1" — 長さ：250.00 mm — 直径：54.00 mm
• 9 1420 0160 — エクステンション — 入力/出力スクエアドライブ：1" — 長さ：330.00 mm — 直径：54.00 mm

ユニバーサルジョイント

• 9 1422 090 — ユニバーサルジョイント — 入力/出力スクエアドライブ：1" — 長さ：100.00 mm — 直径：54.00 mm

その他のアクセサリ

• 9 9902 0120 — クリーニング・保護用マルチオイル
• その他のアクセサリは別途お問い合わせください。
