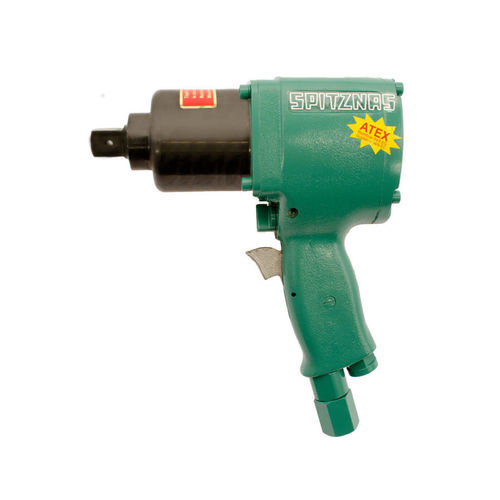

空気圧式インパクトレンチ 6 1316 0040

3/4"ATEXコンパクト

製品概要
スリム設計の高出力空気式インパクトレンチ。機器グループII向けのATEXエリア（II2GExhIIBT6Gb）での使用が可能です。工業用締付け作業に適したコンパクトな筐体と高トルクを提供します。

発注情報
Order Number: 6 1316 0050

主な特長

• エネルギー源：空気（Pneumatic）
• 作動圧力：6 bar
• 四角ドライブ：3/4"
• 最大トルク：880 Nm
• ATEX：II2GExhIIBT6Gb

技術データ
ORDER NO.: 6 1316 0050
ATEX仕様：II2GExhIIBT6Gb
エネルギー源：空気（Pneumatic）
作動圧力：6 bar
四角ドライブ：3/4"
対応ねじ：M30 mmまで
空気消費量：1.40 m3/min
最大トルク：880 Nm
中心から外縁までの距離：45.00 mm
接続：R1/2" メス
騒音レベル LpA：96.0 dB(A)
騒音レベル LWA：107.0 dB(A)
振動レベル：4.5 m/s²
質量：5.6 kg
適用分野 / 業種：エネルギー・配管工事；金属加工・鉄骨建設；プラント・機械製造

アクセサリー（抜粋）
六角ソケット（標準長さ）

• 9 1408 0390 — 六角ソケット、標準長さ — 3/4" — SW 17 mm — 長さ 50.00 mm — 直径 31.00 mm
• 9 1408 0400 — 六角ソケット、標準長さ — 3/4" — SW 19 mm — 長さ 50.00 mm — 直径 33.50 mm
• 9 1408 0410 — 六角ソケット、標準長さ — 3/4" — SW 22 mm — 長さ 50.00 mm — 直径 37.00 mm
• 9 1408 0420 — 六角ソケット、標準長さ — 3/4" — SW 24 mm — 長さ 50.00 mm — 直径 40.00 mm
• 9 1408 0430 — 六角ソケット、標準長さ — 3/4" — SW 27 mm — 長さ 53.00 mm — 直径 43.50 mm
• 9 1408 0440 — 六角ソケット、標準長さ — 3/4" — SW 30 mm — 長さ 53.00 mm — 直径 47.00 mm
• 9 1408 0450 — 六角ソケット、標準長さ — 3/4" — SW 32 mm — 長さ 57.00 mm — 直径 50.00 mm
• 9 1408 0460 — 六角ソケット、標準長さ — 3/4" — SW 36 mm — 長さ 56.00 mm — 直径 52.00 mm
• 9 1408 0470 — 六角ソケット、標準長さ — 3/4" — SW 41 mm — 長さ 58.00 mm — 直径 61.50 mm
• 9 1408 0480 — 六角ソケット、標準長さ — 3/4" — SW 46 mm — 長さ 64.00 mm — 直径 63.00 mm

六角ソケット（超ロング）

• 9 1408 0510 — extra long — 3/4" — SW 22 mm — 長さ 95.00 mm — 直径 38.00 mm
• 9 1408 0520 — extra long — 3/4" — SW 24 mm — 長さ 95.00 mm — 直径 40.00 mm
• 9 1408 0530 — extra long — 3/4" — SW 27 mm — 長さ 95.00 mm — 直径 43.00 mm
• 9 1408 0540 — extra long — 3/4" — SW 30 mm — 長さ 95.00 mm — 直径 47.00 mm
• 9 1408 0550 — extra long — 3/4" — SW 32 mm — 長さ 95.00 mm — 直径 49.00 mm
• 9 1408 0560 — extra long — 3/4" — SW 36 mm — 長さ 95.00 mm — 直径 54.00 mm

六角ソケット（六角穴付きねじ用）

• 9 1424 0540 — 3/4" — 入り口 SW 17 mm — 長さ 85.00 mm — 直径 44.00 mm
• 9 1424 0550 — 3/4" — 入り口 SW 19 mm — 長さ 85.00 mm — 直径 44.00 mm
• 9 1424 0660 — 3/4" — 入り口 SW 22 mm — 長さ 85.00 mm — 直径 44.00 mm
• 9 1424 0670 — 3/4" — 入り口 SW 24 mm — 長さ 85.00 mm — 直径 44.00 mm

エクステンション

• 9 1420 0100 — エクステンション — 工具四角ドライブ 3/4" — 出力 3/4" — 長さ 175.00 mm — 直径 44.00 mm
• 9 1420 0110 — エクステンション — 工具四角ドライブ 3/4" — 出力 3/4" — 長さ 250.00 mm — 直径 44.00 mm
• 9 1420 0120 — エクステンション — 工具四角ドライブ 3/4" — 出力 3/4" — 長さ 330.00 mm — 直径 44.00 mm

ユニバーサルジョイント

• 9 1422 0070 — ユニバーサルジョイント — 工具四角ドライブ 3/4" — 出力 3/4" — 長さ 65.00 mm — 直径 44.00 mm

サービスユニット

• 9 2406 0260 — 圧力調整器付き携帯サービスユニット 3/4"
• 9 2406 0650 — プロテクションハウジング付き圧力調整器搭載携帯サービスユニット 3/4"

ホース

• 9 3610 0410 — 空気圧ホース ID 13 mm、長さ 2.5 m、ねじ込み式クランプ
• 9 3610 0420 — 空気圧ホース ID 16 mm、長さ 2.5 m、ねじ込み式クランプ
• 9 3610 0430 — 空気圧ホース ID 19 mm、長さ 2.5 m、ねじ込み式クランプ

その他のアクセサリー

• 9 9902 0120 — 清掃・保護用マルチオイル
• 製品ページ参照のうえ、追加アクセサリは別途対応可能

技術仕様

• エネルギー源：空気（Pneumatic）
• 作動圧力：6 bar
• 四角ドライブ：3/4"
• 最大トルク：880 Nm
• 対応ねじ：M30 mmまで
• 空気消費量：1.40 m3/min
• 接続：R1/2" メス
• 騒音レベル LpA：96.0 dB(A)
• 騒音レベル LWA：107.0 dB(A)
• 振動レベル：4.5 m/s²
• 重量：5.6 kg
• ATEX仕様：II2GExhIIBT6Gb
