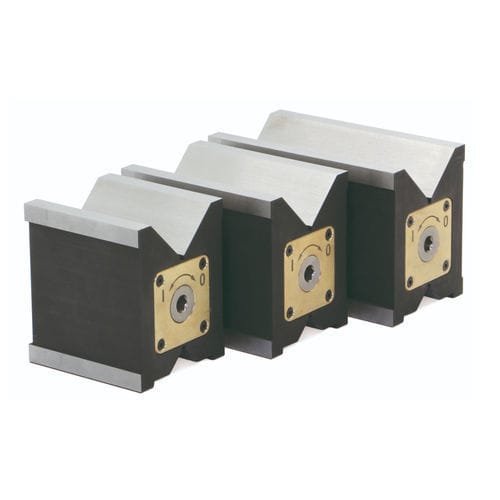

磁気プリズム SPPX

SPPX マグネットプリズムは、測定、研削、放電加工、組立作業向けに設計された多用途のワーク保持・位置決めツールです。強力なネオジム磁気システムにより、さまざまな形状のワークを確実に固定できます。

両側のVプリズム面と背面の3面が磁気活性化されており、ワークを水平または垂直に配置しながら、プリズム本体を金属ベースプレートにしっかり固定できます。

磁力のON/OFFは付属の8 mm六角レンチを90°回転させるだけで簡単に操作できます。

特長

• 強力なネオジム磁気システム
• 3つの磁気クランプ面
• 水平・垂直方向のワーク位置決め
• 金属ベースプレートへの確実な固定
• 8 mm六角レンチによる簡単操作
• 測定、研削、放電加工、組立に最適
• マグネットチャック上で直接使用可能
• 柔軟なワーク配置
• 高精度かつ堅牢な構造

技術仕様

• 寸法L × W × H125 × 69 × 88 mm
• 重量セット2 × 4.8 kg
• クランプ径 D14 65 mm
• クランプ径 D24 28 mm

SPPX マグネットプリズムは、精密加工や計測用途に最適な高精度ワーク保持ソリューションです。
