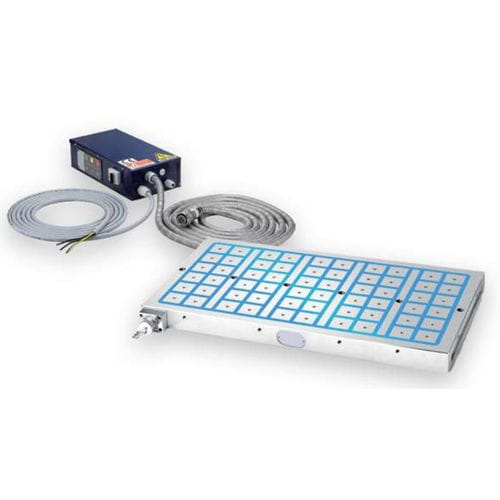

電永磁気チャック SPQP-E S

正方形金型用

SPQP-E電磁永久チャックは、高い保持力、優れた剛性、そして高いプロセス信頼性を実現する磁気チャックです。最新の角形ポール技術により、金型製作や機械加工分野に最適です。

クランプ力は短い電気パルスによって発生し、その後は電力消費なしで保持力を維持します。発熱や煩雑なケーブル接続がなく、安定した生産環境を実現します。

小型・薄肉ワークから大型・重量ワークまで確実に固定でき、可動式ポールエクステンションにより応力のないクランプが可能です。

特長

✔ 短い電気パルスでクランプ力を発生

✔ 加工中の消費電力ゼロ

✔ ケーブル接続不要

✔ 熱変形なし

✔ 残留磁気が少ない

✔ 非常に高い保持力

✔ 可動式ポールによる無応力クランプ

✔ 小型・大型ワークに対応

✔ 金型・機械加工向け

技術仕様

• 保持力最大70,000 N
• 面圧保持力140 N/cm²
• ポール数30
• ポールピッチ60 mm
• 磁場高さ12 mm
• 寸法490 × 360 × 59 mm
• 質量82 kg
• 材質鋼
• 制御装置SPCUA
• 電源電圧400/480 V

標準付属品 SPQP-E電磁永久チャック、SPCUAコントローラ。
