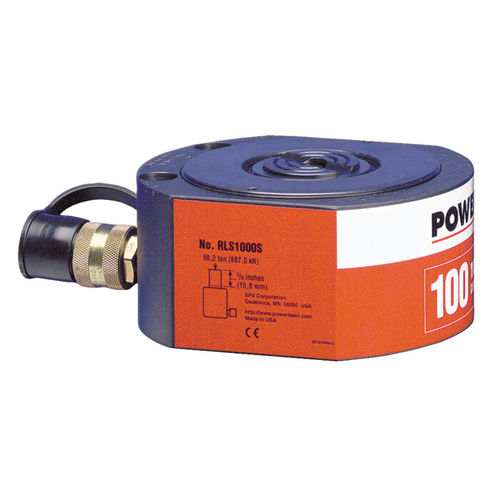

極薄型シリンダ RLS series

油圧式ピストン式単動式

単動、スプリングリターン式Power Teamシリンダー、1 5/8" (266,7 mm) から 4" (542,9 mm) までの限られたスペースに理想的です。シリンダ本体、ピストン、グランドナットはそれぞれ Power Team 処理が施され、耐腐食性、耐摩耗性に優れています。RLS シリーズは、標準のドーム型ピストンロッド（5～30 トン）またはスイベルキャップ（50～150 トン）を使用して、オフセンター負荷の影響を最小化するように設計されています。独自のヘビーデューティスプリングにより、ピストンの高速な復帰が可能です。9796 3/8" NPTF メスハーフカプラが各シリンダーに標準装備されています（RLS50 は角度のない 3/8" カプラを装備しています）。オイルポートは3/8 "NPTFです。RLS50を除くすべてのシリンダーのカプラーは、クリアランスを確保するために上向きに傾斜しています。 特徴 大きな力を必要とする低クリアランスや狭い場所での使用に最適です。 41.3mmから101.6mmまでの低背型。 シリンダ本体、ピストン、グランドナットは耐腐食性、耐摩耗性に優れたパワーテック処理を施しています。 標準のドーム型ピストンロッド（5～30トン）またはスイベルキャップ（50～150トン）は、オフセンター負荷の影響を最小にします。 RLS50を除くすべてのシリンダで、独自のヘビーデューティスプリングがピストンの素早い戻りを実現します。 RLS50を除く全てのシリンダで、独自のヘビーデューティスプリングによりピストンの戻りが速い。 ANSI / ASME B30.1 安全規格に適合しています。
