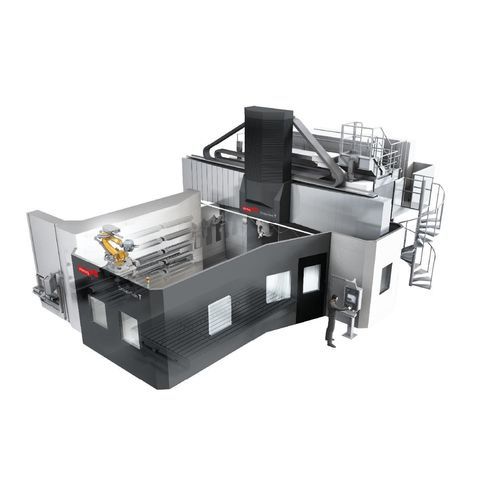

5軸マシニングセンタ Droop+Rein T & TF

縦型スチール用鋳鉄用

ポータルデザイン Droop+Reinによって設計および製造された多用途のテーブル移動式機械は、パワークラスで比類のない剛性と、サイズと構成における最高の柔軟性を兼ね備えています。 T/TFシリーズでは、Droop+Reinは多くの分野での重切削加工用のガントリーマシニングセンターを提供しています。用途は、工具および金型製作、航空機部品製造、エンジン製造から一般的な機械工学まで多岐にわたります。堅牢で高精度かつ強力な基本機械に基づいて、T/TFシリーズは革新的な自動化と拡張段階の広範なシステムを提供し、各加工タスクに柔軟に適応できるようにします。 5軸マシニングセンター オプションの自動交換フォーク型ミリングヘッドにより、複雑で要求の厳しい加工が可能になります。広範なアプリケーションノウハウを通じて、垂直ミリングヘッド、角度ミリングヘッド、フォーク型ミリングヘッドなど、さまざまなミリングヘッドが利用可能です。位置制御または同時制御のアプリケーションに対応しています。 ユニークな利点 - 一般的なエンジニアリング、発電、大型エンジン、着陸装置、金型産業でのアプリケーションにおいて最高のクラス - 強力: 最大150 kWのスピンドルパワーと12,000 Nmのトルクでの重切削加工。重切削アプリケーションでの連続5軸加工。さまざまな制御、ミリングヘッド、テーブル構成、自動ヘッドおよびツールチェンジャー。 - 剛性: クロスレールは可動（T）または固定（TF）。高度な構造コンポーネント（鋳鉄/溶接鋼）と静圧ガイドウェイによる最高の長期精度。モジュール原理による柔軟なカスタマイズ。 - 正確: 高度な構造コンポーネント（鋳鉄/溶接鋼）と静圧ガイドウェイによる最高の長期精度。最高精度の加工のための高度な温度安定化システム。重切削アプリケーションでの連続5軸加工。 ハイライト - 最大の荷重と力に対応する摩耗のない静圧ガイドウェイ - 高度な構造コンポーネント設計（鋳鉄/溶接鋼） - 最高レベルの剛性と剛性 - 統合されたC軸を備えたラムの熱対称構造 - 最大150 kWのスピンドルパワーと12,000 Nmのトルクを持つミリングスピンドル - 自動交換可能なミリングヘッドの大規模な選択 - フォーク型ヘッドを使用した連続5軸機能 - さまざまなテーブルデザインが利用可能 - 回転テーブルの統合によるミルターン構成 - 位置決めまたは連続W軸としての可動クロスレール - 自動ミリングヘッドチェンジャー - 最大500ツールのツールチェンジャーソリューション - 高度なStarrag診断システム - 高いエネルギー効率 - Starrag IPSによって証明されたIndustrie 4.0 ワークピースハンドリング T/TFシリーズは、シングル、ダブル、ラウンド、回転、パレットテーブルなど、さまざまなテーブル構成を提供します。 - ダブルテーブルDT - パレタイジングシステムPT - 回転テーブルTT - ロングテーブル 技術仕様 / 特徴 - ポータルデザインガントリーマシニングセンター - 工具および金型製作、航空機およびエンジン製造、一般的な機械工学のための重切削加工 - 最大150 kWのスピンドルパワー、12,000 Nmのトルク - 連続5軸加工 - 摩耗のない静圧ガイドウェイ - 高度な温度安定化 - 自動ヘッドおよびツールチェンジャー（最大500ツール） - さまざまなテーブル構成：シングル、ダブル、回転、パレット、ロングテーブル - 柔軟なカスタマイズのためのモジュラーデザイン - Industrie 4.0対応（Starrag IPS）
