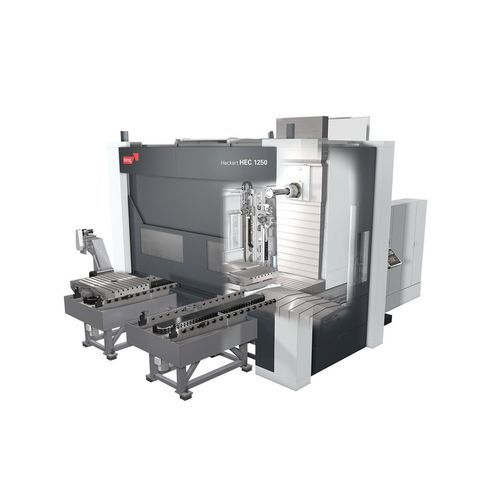

5-3軸マシニングセンタ Heckert Large

汎用トラベリングコラム高剛性

大型4軸および5軸のユニバーサル加工センター、パレットサイズは1000〜1800 mm。 柔軟でモジュール設計の水平4軸および5軸加工センターは、1つのクランプ位置での完全かつ多面的な加工を可能にし、生産および処理時間を短縮し、処理の質を向上させ、物流の労力を最小限に抑えます。このモデルシリーズは、4つのサイズ、幅広い作業スピンドルのバリエーション、ツールおよびワークピースの取り扱いに最適化されたソリューション、革新的なプロセス制御とモニターを提供します。 - 1つのクランプでの5面加工 - 位置決めモードと同時操作での最大のダイナミクス - 4重精密ベアリングによる高い回転精度 - 最大67 kW、最大8,000 rpmでの最適な加工 - セレーションリングカップリングが非常に正確なスイベル位置を保証 - 熱とたわみ補償による軸方向スピンドル伸長の自動補償 柔軟でモジュール設計のHeckert Large HECシリーズは、最大3,600 mmのエッジ長と最大15,000 kgのすべての材料品質の大型および重いワークピースの経済的な処理で最適な結果を保証します。 現代的な機械コンセプト: - 可動コラムを備えたコンパクトな機械設計 - FEM最適化されたモジュールコンポーネント - コンポーネント数の少ない機能グループ - メンテナンスを減らすための中央配置 - 高い静的および動的安定性が最適な切削性能を保証 - 高い剛性と精度のための閉じたフレーム標準 - 作業スピンドルの最適な移動経路とリフト位置を備えた非常に広い作業エリア - ガイドウェイ間の大きな距離 適用分野: - V12エンジンブロック: ピックアップツールとNCクイルのおかげで効率が15%向上 - 機関車エンジン: 非生産時間を削減することで処理時間を39%節約 - カムチェーンカバー: 多面的なクランプのおかげで生産性が32%向上 スピンドル: - 高いねじり剛性を持つコンパクトで曲げに強いスピンドル、最大82 kWおよび最大12,500 rpmにパワーを変更可能 - 鋼加工での材料除去率1,800 cc/min - 4重精密ベアリングが高い精度とスムーズな動作を保証 幅広い範囲: - 強力な水平スピンドル、パワーと速度が変更可能 - 5面加工用の水平/垂直フライスヘッド - 低位置形状要素と長い移動のためのNCクイル - 全面加工用のNCスイベルヘッド (Heckert HEC 1000 U5, 1800 U5) エネルギー効率: - ドライブシステム: 軸がブレーキをかけるときのエネルギー回収、高効率のサーボドライブの使用、需要に応じたエネルギー使用、ウォームアッププログラムが遅延なしでの生産再開をサポート - アキュムレータ充電回路付き油圧: 油圧エネルギーを供給するための最も効率的な戦略、圧力のないオイル循環が基本負荷とエネルギー要件を削減し、オイル品質を向上 - 高圧冷却剤回路: ポンプモーターの自動シャットダウン、圧力とポンプ出力を適応可能、可変圧力低減バルブの使用、速度制御ポンプモーター（オプション） - 圧縮空気: 自動シャットダウン、高品質の空気圧システムの使用、5バールの低システム圧力での完全な機能 - 冷却システム: 低スイッチング周波数で断続的に動作、さらなるエネルギー節約のための中央冷却水接続用インターフェース - 最適化された機械システム: すべてのリニア軸で低摩擦ローラーベアリングガイドの使用 機械サイズ: 巨大でモジュール式で柔軟。エッジ長は最大3,600 mm、ワークピースは最大15,000 kg。 利用可能なモデル: - Heckert HEC 1000 / U5 - Heckert HEC 1250 / U5 - Heckert HEC 1600 / U5 - Heckert HEC 1800 / U5 パレット寸法: 1000 x 800 mm。作業エリア: 1900 x 1650 mm。 Heckert HECマシンを見つける: 大型4軸および5軸ユニバーサル加工センター 技術仕様 / 特徴: - 4軸および5軸水平加工センター - 1つのクランプでの完全かつ多面的な加工 - 4つの機械サイズ - 幅広いスピンドルバリエーション - プロセス最適化されたツールとワークピースの取り扱い - 革新的なプロセス制御とモニター - エッジ長は最大3,600 mm - ワークピース重量は最大15,000 kg - スピンドルパワーは最大82 kW - スピンドル速度は最大12,500 rpm - 鋼での材料除去率: 1,800 cc/min - 高い静的および動的安定性 - エネルギー効率の高いシステム
