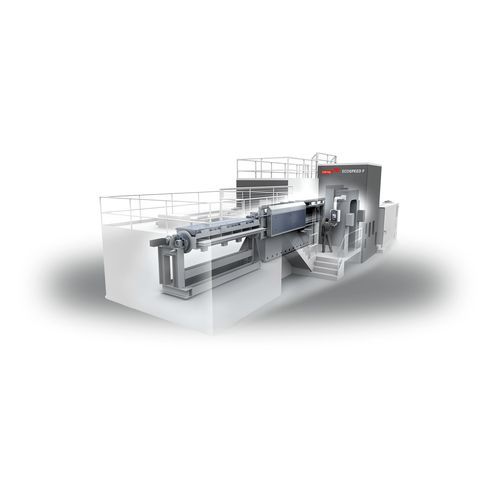

5軸マシニングセンタ Ecospeed F

汎用アルミニウム用アルミニウム合金用

概要
Starrag の Ecospeed F シリーズは、航空機の構造部品向けに設計されたモジュラー式の5軸マシニングセンタ群です。1999年に導入され継続的に改良されており、Sprint Z3 並列キネマティクスを備え、約1 m〜8 mの部品に対応する機械サイズを提供します。

適用分野
多くの主要な航空機メーカーがEcospeedを採用しています：

• 代表的な顧客：Airbus、Boeing、Bombardier、Embraer、LM、BAE Systems、NG、AVIC、CATIC、UAC、Gulfstream、Textron、Hondajet、Pilatus
• 部品例とサイクルタイム：ウィングリブ — アルミニウムリチウム — 総サイクル（3段取り）：19時間26分；スパー — アルミニウム — 総サイクル（2段取り）：4時間15分；Cフレーム — アルミニウム — 総サイクル（2段取り）：8時間42分；ストリンガー — アルミニウム — 平均サイクル（2段取り）：<12分/ｍ；トレーリングエッジブラケット — アルミニウム — 総サイクル（2段取り）：27分

スピンドル
Starragは2000台以上のスピンドルを納入しています。Ecospeedは実効120 kWのモータスピンドルを採用し、最大の切削除去率（MRR）を実現します：

• 短く剛性の高いスピンドルシャフトによる高い剛性
• コンパクトな構造で衝突輪郭を縮小し工具長を短縮
• 堅材料加工に最適化されたトルク特性

Sprint Z3
Sprint Z3は、樽状のヘッドストックに等間隔で配置された3本の放射状リニア駆動を持ち、剛性の高いレバーとボールジョイントでスピンドルプラットフォームに接続されます。3軸が等速で動くとZ直進移動、差動動作でA/B傾斜を行い、同期運動で±45°の球錐内の任意軌道を実現します。

機械サイズ

• F1540 — 4000 x 1500 mm — 3,000 kg
• F2040/2540 — 4000 x 2000 mm (4000 x 2500 mm) — 4,000 kg
• F2060/2560 — 6000 x 2000 mm (6000 x 2500 mm) — 5,000 kg

特長
航空機用アルミ加工向けのオプションと機能：

• アクセスを拡張するための角度フライス/ドリルヘッドの統合
• 角度ヘッド：コンパクトな衝突輪郭；連続6軸加工 ±135°；約60 mmまでの狭小部へのアクセス
• セルコントローラ：パレット搬送、バッファ、荷受/荷下げを含むFMSセルの自動制御ソフトウェア
• 工具マガジン：WEROラックタイプ — 129または300ポケット；シャンク HSK-A63 / HSK-A80；工具長最大250 mm；ポジションあたり径最大80 mm；重量最大7 kg
• 原料から完成品までの材料フローと切粉処理を最適化する柔軟生産システムへの統合

仕様 / 技術データ

• シリーズ：Ecospeed F（5軸加工）
• スピンドル：実効120 kW モータスピンドル
• 納入スピンドル数：>2000
• Sprint Z3：並列キネマティクス — スピンドル移動は球錐 ±45°
• 角度ヘッド：連続6軸加工 ±135°；コンパクトな輪郭；約60 mmへのアクセス
• 工具マガジンオプション：129 / 300ポケット；HSK-A63 / HSK-A80；工具長 max. 250 mm；径 max. 80 mm；重量 max. 7 kg
• 代表的な機械サイズ：F1540、F2040/2540、F2060/2560
