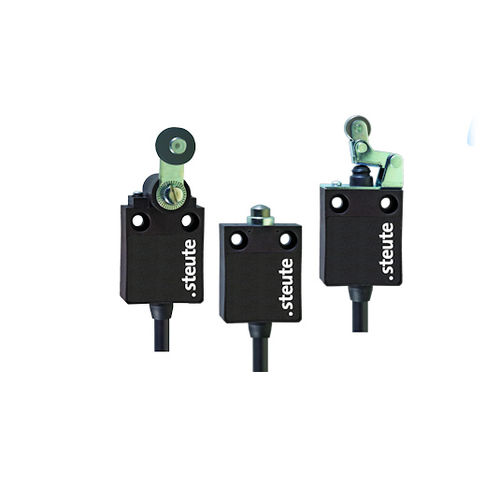

回転カムリミット スイッチ ES 13 series

IECUL自動消火機能

• 熱可塑性エンクロージャ • 二重絶縁 • スローアクション • 2つまたは3つのコンタクト • 3接点のタイプはケーブルエントリーが側面にあります。 • 直線上への据付に適切 • ケーブル付き • 金メッキ接点もご要望により入手可能 • 防爆型を入手可能 • 適用規格 - EN ISO 13849-1, EN 60947-5-1, EN ISO 14119 エンクロージャ - 熱可塑性, ガラスファイバー強化, 耐衝撃, 自己償却 UL 94 V-0 スイッチタイプ - type 1 コード化レベル - no coding 締め付けトルク - エンクロージャ取付ネジ: 最大5 Nm 保護等級 - IP 67 (IEC/EN 60529) B10d (負荷 10%) - 2,000,000 TM - 最大20年 接点材質 - 銀 切替機構 - スローアクション, 強制開離式常時閉 ; 使用しているアクチュエーターにより強制開離 切替構成 - 1 NC/1 NO contact or 2 NC/1 NO, type Zb 接続 - cable: 2 contacts: H05VV-F, 3 contacts: 6 x AWG 20 ケーブル断面積 - 2 contacts: 4 x 0.75 mm²; 3 contacts: 6 x 0.56 mm² 定格インパルス耐電圧 Uimp - 4 kV 定格絶縁耐圧 Ui - 250 V 定格密閉電流 Ithe - 6 A 定格動作電流/電圧 Ie/Ue - 6 A/250 VAC; 0.25 A/230 VDC; 4 A/24 VDC 接点使用カテゴリ - AC-15; DC-13 短絡保護 - 6 A gG/gN ヒューズ 周囲温度 - –20 °C … +75 °C 機械的寿命 - ≥ 100万回操作 操作頻度 - 最大 1800/h スイッチングポイントの繰り返し精度 - ± 0.1 mm 接点オープニング - 2 contacts: max. 2 x 4.5 mm; 3 contacts: max. 2 x 3.5 mm
