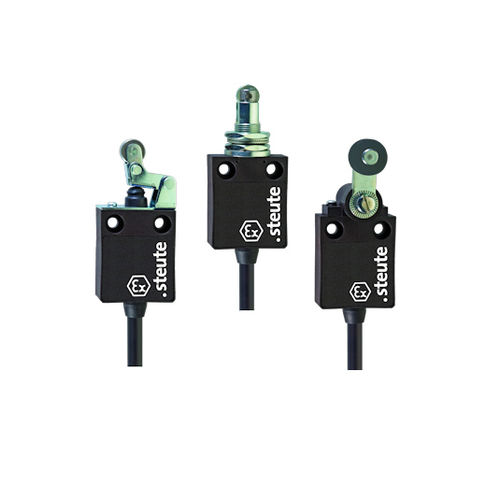

防爆ポジションスイッチ Ex 13 series

回転カム強化絶縁

• Ex ゾーン1と21 • 熱可塑性エンクロージャ　二重絶縁［X］ • ケーブル付き • 直線上への据付に適切 • 特殊ケーブルもご要望により入手可能 • スローアクション • 金メッキ接点もご要望により入手可能 • 粉塵Ex ゾーン22のみの特殊タイプも入手可能 • 注意: 国際認可が必要な場合には、ご注文の際にご指示下さい。 • 適用規格 - EN 60947-5-1, EN 60079-0, EN 60079-1, EN 60079-31, EN ISO 13849-1, EN ISO 14119 エンクロージャ - 熱可塑性, ガラスファイバー強化, 耐衝撃, 自己償却 UL 94 V-0 スイッチタイプ - type 1 コード化レベル - no coding 保護等級 - IP 65 (EN 60079-0 + IEC/EN 60529) IP 67 (IEC/EN 60529) B10d (負荷 10%) - 2,000,000 TM - 最大20年 接点材質 - 銀 切替機構 - スローアクション, 強制開離式常時閉 ; 使用しているアクチュエーターにより強制開離 切替構成 - 1 NC/1 NO contact, type Zb 接続 - pre-wired cable H05VV-F ケーブル断面積 - 4 x 0.75 mm² (コンダクタフェルールを含む) 定格インパルス耐電圧 Uimp - 4 kV 定格絶縁耐圧 Ui - 250 V 定格密閉電流 Ithe - T6: 6 A, T5: 3 A 定格動作電流/電圧 Ie/Ue - 6 A/250 VAC; 0.25 A/230 VDC 接点使用カテゴリ - AC-15; DC-13 短絡保護 - 6 A gG/gN ヒューズ 周囲温度 - T6: –20 °C … +65 °C, T5: –20 °C … +75 °C, +90 °C with max. 3 A 機械的寿命 - ≥ 100万回操作 操作頻度 - 最大 1800/h スイッチングポイントの繰り返し精度 - ± 0.1 mm 接点オープニング - 最大 2 x 4 mm 耐衝撃エネルギー - 最大 7 J
