電動ドラムリフター DTP series

電動式バッテリー式全電動式

概要

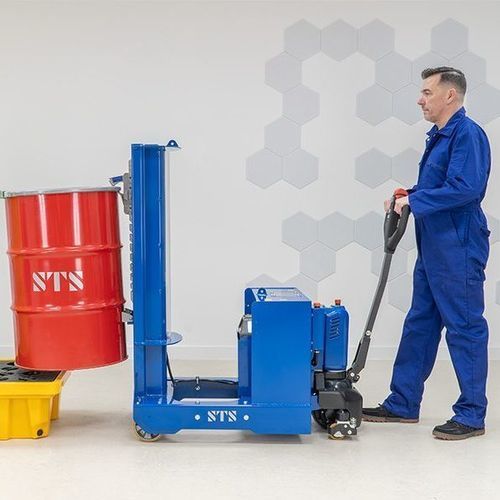

DTP08シリーズのカウンターバランス式ドラムリフター（DTP08 / DTP08EL / DTP08ELD）をご紹介します。これらの機器は、狭いスペースでのパレット上／パレットからのドラムやバレルの昇降、スピルパレットやバンド、機械への投入に適しています。カウンターバランス設計により前脚が無いため、目標により近づいて正確に配置できます。

独自のハンドリング機能
カウンターバランス式ドラムリフターは安全性と作業効率を向上させます。主な機能：

• 前脚がないため、パレット、スピルパレット、バンド、閉鎖ユニットへの近接アクセスが可能
• 手動リフトから完全電動のリフト・走行までのオプション
• 狭所向けのコンパクトな設置面積と後輪操舵
• 適応可能なドラムキャッチ：汎用（手動モデル）と全自動（完全電動モデル）

パレットおよびバンド
各モデルはパレット・バンド作業向けに設計されています。カウンターバランス設計により、低いパレット、嵩上げされたバンド、閉鎖ユニットへの正確なドラム配置が可能です。最小リフトクリアランスはモデルと構成により異なります。

多用途グリッパー
DTP08およびDTP08ELは汎用ドラムキャッチを使用し、DTP08ELDは全自動ドラムキャッチを使用します。これらのグリッパーは鋼製、プラスチック、紙製ドラムに対応し、異なるドラム高さへ迅速に調整できます。

高さ調整
全モデルに調整可能なラックを備え、ドラムキャッチを異なる高さに位置決めできます。高めのラック仕様も用意されており、昇降台や工程機械に必要なクリアランスを確保します。

対応ドラム種類
幅広い構造・サイズのドラムを取り扱えます：

• 鋼製オープントップドラム
• 鋼製タイトヘッドドラム
• Lリング式プラスチックドラム
• MAUSER製プラスチックドラム
• 紙製ドラム

運用効率
モデルは処理量に応じて選択可能です：低容量作業向けの手動DTP08、中容量向けの電動リフトを備えたDTP08EL、高容量・長距離向けの完全電動DTP08ELD。電動リフトと自動キャッチのオプションはサイクル時間と作業者の負担を大幅に削減します。

安全性と人間工学
カウンターバランス設計、油圧で制御される降下、後輪操舵および人間工学に基づく操作系により手作業のリスクを低減します。危険環境向けのATEX仕様および衛生環境向けのステンレス仕様も提供します。

DTP08 — 'Original' モデル
手動リフト／手動走行。手動油圧ポンプと手動降下バルブ、後輪操舵を備えます。狭所での低〜中容量のハンドリング向けに設計されています。ATEXおよび304級ステンレス仕様が利用可能です。

• 標準処理量：20–30ドラム／時
• 手動油圧リフト、標準構成のリフトクリアランス例を示し
• 低メンテナンス、直感的な操作

DTP08EL — 'Electric Lift' モデル
電動リフト／手動走行。電動油圧リフトによりリフトの肉体的負担を除去しつつ、装置は手動で移動して触覚的な位置決めが可能です。コンパクトで直感的な操作系と長寿命のAGMバッテリーパックを備えています。

• 標準処理量：最大30–40ドラム／時
• バッテリ：24V、25Ah AGM（1充電あたり多数のサイクルを提供）
• 狭所向けの旋回半径とコンパクトシャーシ

DTP08ELD — 'Fully Powered' モデル
電動リフトと電動走行、全自動ドラムキャッチを備えます。高処理量の作業と長距離移動に対応するよう設計されています。急速充電可能な24Vリチウムイオンバッテリ、クイックチェンジ可能なバッテリパック、およびPINコードによるアクセス制御オプションで安全かつ継続的な運用が可能です。

• 標準処理量：最大50–60ドラム／時
• バッテリ：24V、20Ah リチウム（取り外し／クイックチェンジ対応）
• 特徴：全自動ドラムキャッチ、電動走行、PINアクセス制御、クイックチェンジバッテリ（≈5秒）

アップグレードとオプション
工場オプションおよびアップグレードには以下が含まれます：

• 304級ステンレス製構造（油圧ラムはニッケル/クロムメッキ、ポンプは覆われる）
• 荷重セル式の統合秤量システム（昇降時の計量；精度 ±0.1 kg）
• ゾーン1、2、21、22向けのATEX認証構造（静電防止／導電性コンポーネント）
• 増加したリフトストロークオプション（760 mm または 1260 mm のストローク用の長いラム）
• 増加した許容荷重（SWL）バリアントおよび特殊なドラム用のカスタムアタッチメント

仕様

• シリーズ表記：DTP08シリーズ（DTP08、DTP08EL、DTP08ELD）
• 対応ドラム容量：50–220リットル
• ドラム互換性：鋼製オープントップ、鋼製タイトヘッド、Lリングプラスチック、MAUSERプラスチック、紙製
• 安全使用荷重（SWL）：モデルにより典型値 250 kg / 350 kg
• リフトストローク／保証されたリフトクリアランス（例）：標準リフトストローク 500 mm、製品ページに記載のクリアランス例（例：DTP08 & DTP08EL 500 mm（420 mm クリアランス）；DTP08ELD 500 mm（370 mm クリアランス））
• 処理量（典型）：DTP08 ≈ 20–30 ドラム/時；DTP08EL ≈ 30–40 ドラム/時；DTP08ELD ≈ 50–60 ドラム/時
• ユニット長（例）：1250 mm / 1500 mm（モデル／バリアントに依存）；一部バリアントのDTP08ELD例は1260 mm
• 旋回円／半径例：DTP08 / DTP08EL ≈ 2240 mm / 2700 mm（シャーシにより異なる）；DTP08ELD例 ≈ 2600 mm
• 無負荷重量（例）：DTP08 ≈ 343 kg；DTP08EL ≈ 369 kg；DTP08ELD ≈ 503 kg（モデル依存）
• シャーシ幅（例）：700 mm 幅のシャーシ
• サポートする最小ドラム高さ（例）：400 mm
• オペレータ負荷（例）：操縦時 <15 kg；一部手動モデルのポンプハンドル力 <5 kg
• 計量システム（オプション）：荷重セル統合秤量、精度 ±0.1 kg
• バッテリー：DTP08EL は 24V 25Ah AGM を使用；DTP08ELD は 24V 20Ah リチウム（取り外し／クイックチェンジ）を使用
• ATEX：ゾーン1、2、21、22向けの認証オプション
• クイックチェンジバッテリー：交換時間約5秒（DTP08ELD）
