手動式ドラムリフター DTP03-R500

手動制御油圧操作フック付き

概要

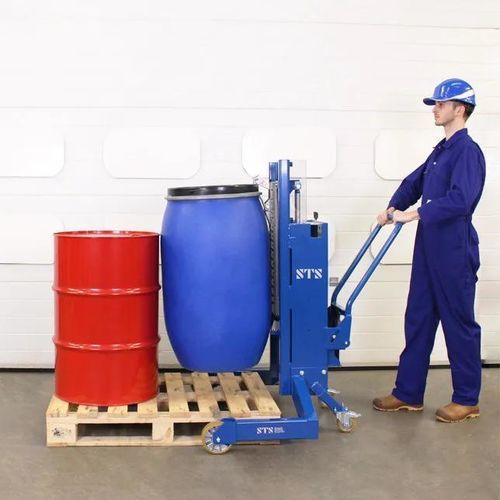

この手動ドラムリフター（型式 DTP03-R500）は、ユーロパレットから重量物のドラムを持ち上げ、パレットの狭い800mm側を跨いでドラムを持ち上げて搬送するために設計されています。ユニットは汎用の調整可能なドラムキャッチと、信頼性の高い制御された昇降を行う手動油圧ポンプを備えています。対応ドラム：鋼製、プラスチック、紙製（MAUSERドラム含む）。

主な特徴

• ユーロパレットの狭い800mm側を囲むように設計されたストラドル脚により、パレットからの安全なドラム取り外しが可能。
• 様々なドラムの外縁に対応するステンレス製の汎用調整式ドラムキャッチ：高さ調整可能。
• 手動油圧式昇降システム：17ccの高品質ハンドポンプと手動降下バルブにより滑らかで制御された下降を実現。
• 操作は扱いやすく最小限の訓練で使用可能；操作力は小さい（目安 <10kg）。
• 幅広いドラムサイズ（50–220L）および材質（鋼、プラスチック、紙管）に対応。
• 危険区域での使用向けに認証済みATEX『Ex』モデルをオプションで用意（ゾーン1, 2, 21, 22）。

性能と使用上の注意
本リフターはユーロパレットの800mm側を跨ぎ、降下ハンドルを使ってドラムを床面またはドラムドリーへ安全に降ろすことができます。汎用キャッチは異なるドラム外縁や位置に合わせて調整可能で、鋼製・プラスチック・紙製ドラムに対応します。手動油圧ポンプにより操作が簡素化され、安定した性能を提供します。

アップグレードとオプション

• 危険エリア向けATEX認証モデル（接地の電気的連続性を保持；ゾーン1, 2, 21, 22に対応）。
• ロードセル式秤量システム（充電式、バッテリー駆動）を統合可能、秤量精度±0.1kg。
• 押しボタン式電動油圧リフト（バッテリー駆動）へのアップグレードにより処理能力向上と手動ポンピングの軽減が可能。
• 食品・医薬品などクリーン環境向けに304ステンレス製仕様のオプション（油圧ラムとポンプ保護付）。
• 設備や機械への組み込み要件に合わせた脚部寸法のカスタム対応。
• 特殊なドラム（例：ねじ栓式ドラム）向けの専用アタッチメントや、より高い揚程のカスタムバリアント対応。

仕様（表形式）
定格荷重 (SWL) : 350kg
脚部設計 : ユーロパレットの狭い800mm側を囲むストラドル脚構造
パレットアプローチ : 床面またはユーロパレットからのドラム揚重用に設計
ドラム互換性 : 鋼製、プラスチック、紙製ドラム 50–220L（MAUSERドラム含む）
ドラム把持キャッチ : 異なるドラム外縁に対応する調整式キャッチ、上下調整可能
揚程 : 500mm
ドラム下面クリアランス : 420mm
揚重方式 : 17cc 手動油圧ポンプ＋降下バルブ
ガード : 耐衝撃透明ポリカーボネート（標準） / ATEXモデル用帯電防止ポリカーボネート
金属前処理 : スチール砂吹付け処理；振動研磨されたステンレス部品
表面仕上げ : プライマー及びポリエステル粉体塗装（スチール）；ステンレスは滑らかに仕上げ
本体色 : RAL 5010（青）
前輪仕様/材質 : 固定 160mm、精密ベアリング；アルミセンター、ポリウレタンタイヤ
後輪仕様/材質 : ブレーキ付キャスター 100mm、精密ベアリング；アルミセンター、ポリウレタンタイヤ
適合規格 : CE / UKCA（標準）；Ex仕様はATEX / UKEX対応（ゾーン1,2,21,22）

技術仕様

• 型式: DTP03-R500
• 定格荷重 (SWL): 350 kg
• 対応ドラムサイズ: 50 – 220 L（MAUSERドラム含む）
• 揚程: 500 mm
• ドラム下面クリアランス: 420 mm
• 油圧システム: 17cc 手動ポンプ＋降下バルブ
• 通常必要な操作力: <10 kg
• 脚部設計: 800 mm 幅のユーロパレット端用ストラドル脚
• ドラムキャッチ: 外縁に応じて調整可能；高さ調整可
• 車輪: 前 固定160 mm（アルミセンター、ポリウレタン）；後 ブレーキ付100 mm（アルミセンター、ポリウレタン）
• 材質・仕上げ: スチール砂吹付け＋プライマー＆ポリエステル粉体塗装；304ステンレスオプション
• ガードオプション: 標準は耐衝撃ポリカーボネート；ATEX用は帯電防止タイプ
• 色: RAL 5010（青）標準
• 適合: CE / UKCA；ATEX / UKEX対応（ゾーン1,2,21,22）
