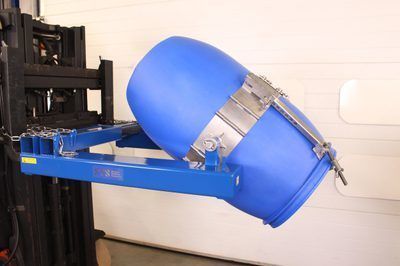

手動式ドラムリフター DRU04

手回しクランクフォーク回転式

製品概要
このフォークリフト用ドラムチッパーアタッチメントは、様々な種類・サイズのドラムに対応するよう調整可能です。産業現場でオペレーターが安全かつ効率的にドラムを空にすることを目的としています。

特長
ユニバーサルドラムバンド
本機はステンレス製の完全調整式ドラムバンドを備え、鋼製・プラスチック・ファイバードラムの50〜220リットルに対応します。バンドは50mmステンレス製ラチェットとポリエステルストラップで調整・固定できます。200〜220リットルのみを扱う場合は固定のオーバーセンタークランプバンド仕様も選択可能です。全モデルに自己ロック式回転ギアボックスを装備し、不意の動きなくスムーズで制御された回転を実現します。

スライド機構
最大限の適応性を考慮して設計されており、直径350〜600mmのドラムに対応します。スライド機構により、キャリッジ上でフォークを近づけることでバンドのサイズ調整が容易になり、小径のドラムも安全に取り扱えます。

フォークポケット
本アタッチメントは多くのフォークリフトに適合し、荷重試験証明書が付属します。フォークポケット寸法は136mm x 86mmです。フォークリフトによる持ち上げが適切な場合に推奨されますが、屋内での作業者安全上の理由によりモバイルドラムチッパー等の代替機が適する場合もあります。

ドラム互換性
本ドラムチッパーは汎用性を重視して設計されており、危険箇所での使用に適した各種ドラムのタイプ、サイズ、材質に対応します。対応ドラム例：

• スチール開口ドラム
• スチール密閉ドラム
• Lリングプラスチックドラム
• MAUSERプラスチックドラム
• ファイバードラム

ATEX対応
危険区域での安全な使用のために、完全認証済みのATEXバージョン（DRU04-SS-Ex）を提供しています。ATEXモデルは熱的影響を避けるため304グレードのステンレス製で、ガスおよび粉じん雰囲気（ゾーン1、2、21、22）での使用に適しています。ATEX機は製造者の適合宣言および関連指令・規格・ISO規定への適合を示す書類が付属します。

追加ハイライト

• 自己ロック式ギアボックス（ウォームホイール）
• 50mmステンレスラチェットとポリエステルストラップを備えた分割式調整/ユニバーサルバンド
• スリップ防止のためドラム上端を掴むリムクランプ付属
• 長期使用を考慮した堅牢な構造

仕様
定格荷重（SWL）：350 kg
ドラム互換性：50–220 リットルのドラムを処理（上記の種類参照）
バンド構成：50 mmステンレスラチェットとポリエステルストラップを備えた分割式調整/ユニバーサルバンド
追加固定：滑り防止のためドラム上端を掴むリムクランプ付属
回転ギアボックス：ウォームホイール、自己ロック式、120:1 比、手動ハンドル付
構造：軟鋼シャーシ/フレームおよびステンレス回転バンドアセンブリ（クリーン/腐食環境向けに304グレードの全ステンレスオプションあり）
自重：96 kg
フォークポケット寸法：136 mm x 86 mm
ATEX：DRU04-SS-Ex としてゾーン1,2,21,22対応（304グレードステンレス）

技術仕様

• モデル指定：DRU04
• 定格荷重（SWL）：350 kg
• 対応ドラムサイズ：50–220 L（直径約350–600 mm、調整可能）
• バンド：50 mmステンレスラチェットとポリエステルストラップを備えた分割式調整/ユニバーサルバンド（200–220 L用の固定クランプオプションあり）
• 追加固定：滑り防止のためのリムクランプ
• 回転ギアボックス：ウォームホイール、自己ロック式、120:1 比、手動ハンドル付
• 構造材料：軟鋼シャーシ/フレーム；回転バンドはステンレス；クリーン/腐食環境向けに304ステンレス全体モデルあり
• 自重：96 kg
• フォークポケット寸法：136 mm x 86 mm
• ATEXオプション：ガス・粉じんゾーン1、2、21、22向けにDRU04-SS-Ex認証；適合宣言書付属
