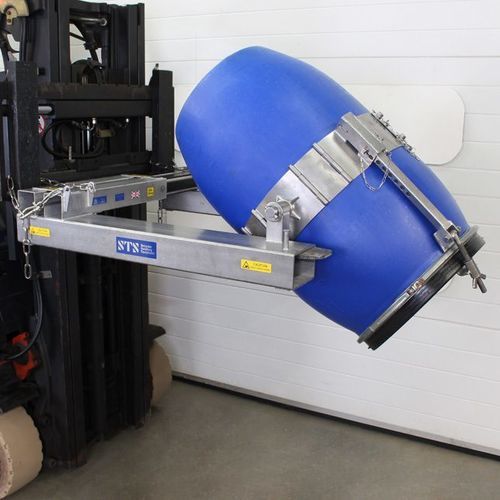

手動式ドラムリフター DRU04-SS-Ex

手回しクランクフォーク回転式

概要
ATEX認証のフォークリフト用ドラムチッパーアタッチメント DRU04-SS-Ex は、危険区域でのフォークリフトまたはスタッカートラックを用いたドラムの安全な排出を目的に設計されています。セグメント式調整ステンレスバンド、幅調整のスライド機構、自己ロック式のウォームギア回転機構を備え、制御された回転と安全なハンドリングを実現します。

主な特徴

• 50 mm ステンレスラチェットとポリエステルストラップを備えたセグメント式ユニバーサルステンレスバンド（50～220 L ドラム対応）
• 直径約350～600 mmのドラムに対応する幅調整用スライド機構
• キャリッジ取り付け用フォークポケット（136 mm × 86 mm）
• 自己ロック式ウォームホイール回転ギアボックス、120:1 比、手動ハンドルによる制御可能な回転
• 滑り防止のためのリムクランプ付属（ドラム上縁を保持）
• SUS304 ステンレス製、ヘアライン仕上げ、TIGブラシによる化学処理された溶接
• 荷重試験済み、荷重試験証明書を添付
• ATEX / UKEX 認証（ガス・粉じんゾーン 1、2、21、22 対応）

用途と互換性
鋼製、プラスチック、繊維製ドラム（MAUSER 含む）50～220 L に対応。スライド式バンドとフォークキャリッジ調整により、複数の専用アタッチメントを用意することなく異なるドラムサイズに迅速に適応できます。火花・静電気発生リスクを低減する必要がある現場に適しています。

運用上の利点

• 自己ロック式ギアボックスによる滑らかで制御された手動回転により意図しない動きを防止
• 多様なドラム種・直径に対応する高い調整性
• 食品・化学分野に適した衛生的なステンレス製構造
• 長期使用を考慮した設計で、通常使用下における推定寿命は20年以上

提供書類
重量、寸法、耐荷重、使用上の安全性等を含む技術仕様書および取扱説明書を提供します。

技術仕様

• 型式：DRU04-SS-Ex
• 定格使用荷重（SWL）：350 kg
• 対応ドラム：鋼製、プラスチック、繊維製ドラム、50–220 L（MAUSER 含む）
• 対応ドラムサイズ（直径）：約350–600 mm（調整可能）
• バンド構成：50 mm ステンレスラチェットとポリエステルストラップを備えたセグメント式調整バンド
• 追加固定：ドラム上縁を掴むリムクランプ付属
• 回転ギアボックス：ウォームホイール、自己ロック式、120:1 比、手動ハンドル付
• フォークポケット寸法：136 mm × 86 mm
• 材質：SUS304 ステンレス
• 仕上げ：ヘアライン仕上げ、TIGブラシ処理された溶接；滑らかで洗浄可能なステンレス表面
• 適合 / 認証：CE / UKCA；ATEX / UKEX 認証（ゾーン 1、2、21、22）
• 供給内容：荷重試験済みで、適合宣言書および関連書類を添付して供給
