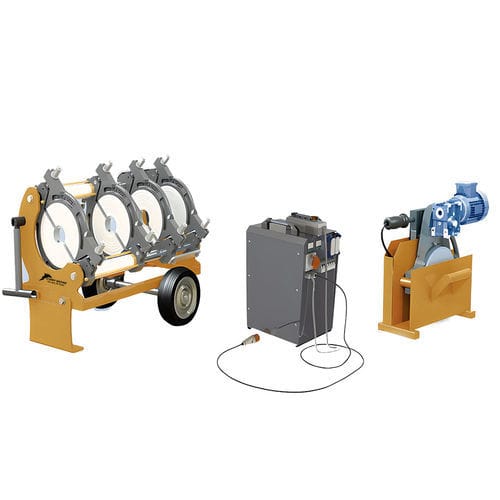

油圧式溶接機 Sm250

両端繋ぎ手動式卓上型

SM250バット溶接機本体 本体は、可動クランプ2個と固定クランプ2個で溶接するプラスチックパイプを支持し、固定と芯出しを確実にします。 システムには油圧の押圧力が加わります。キャリアシャフト上の2つのピストンにより、この力は可動クランプを前後に駆動し、溶接プロセスに必要な動きを提供します。 SM250バット溶接機ヒーター トリミング工程で所望の粗さにされたパイプの突き合わせ面を、加熱プレートで加熱して接合工程に備える突き合わせ溶接機のエレメントです。 ヒーターの温度設定は、ヒータープレート上のデジタル温度調整サーモスタットで行います。 SM250 バット溶接機油圧および電気制御装置 電気・油圧制御ユニット；機械の運転に必要な電気はヒーターとトリマーに供給され、油圧は本機に供給される。 ハンド・コントロールには4つのボタンとスイッチがある。ボタンは可動式グリッパーを前後に動かし、スイッチはトリマーを操作する。 SM250 バット溶接機エンクロージャボックス ケーシングとサポートボックスは、ヒーターが熱を失うのを防ぎ、トリマーはヒーターを支えることで外部からの影響（衝撃、水など）からヒーターを保護します。
