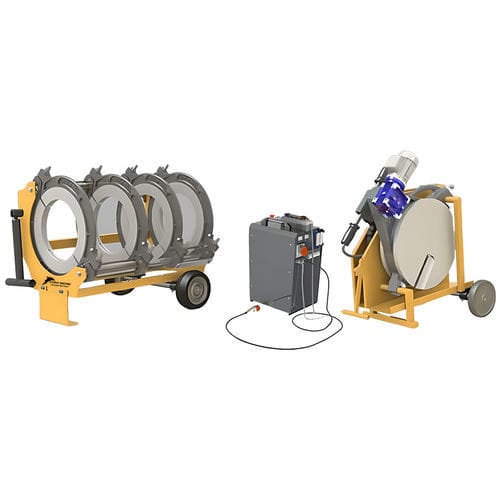

両端繋ぎ溶接機 Sm400

手動式卓上型プラスチックパイプ

SM400 突合せ溶接機本体 本体は、2つの可動クランプと2つの固定クランプで溶接されるプラスチックパイプを支持し、固定とセンタリングを保証します。 システムには油圧の押圧力が加わります。キャリアシャフト上の2つのピストンにより、この力は可動クランプを前後に駆動し、溶接プロセスに必要な動きを提供します。 SM400 バット溶接機トリマー 本体に固定され、中央に配置されたパイプを、左右2枚の回転刃とその上の切断刃で、加熱工程前に突き合わせ清掃を行い、加熱可能な状態にする突き合わせ溶接機のエレメントです。 トリマーの回転運動は、モーターと減速機グループによって行われます。 SM400 バット溶接機のトリミングユニットは、バリのない平行な管面を作成します。 SM400 バット溶接機ヒーター トリミング工程で所望の粗さにされた管突合せ面を、加熱板で加熱することにより接合工程に備える突合せ溶接機のエレメントです。 ヒーターの温度設定は、ヒータープレート上のデジタル温度調整サーモスタットで行います。 SM400 バット溶接機 油圧・電気制御ユニット 電気・油圧制御ユニット；機械の運転に必要な電気はヒーターとトリマーに供給され、油圧は本機に供給されます；制御ユニットはハンドコントロールで操作されます。 ハンド・コントロールには4つのボタンとスイッチがある。ボタンは可動式グリッパーを前後に動かし、スイッチはトリマーを操作する。
