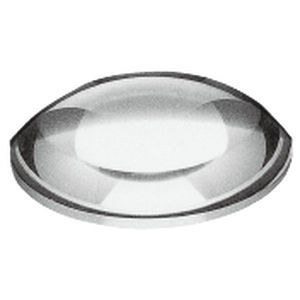

平凸レンズ TS-02 series

シングレットBK7光学ガラス製

製品概要
平凸レンズは正の焦点距離を持ち、像の拡大、集光、コリメーション（平行光化）など、無限遠系の光学用途に用いられます。球面収差を抑えるために凸面側から平行光を入射する設計が一般的で、平面側からは集光した光が出射します。標準品は無コーティングで供給されますが、反射防止（AR）やその他のコーティングはオプションで対応可能です。

用途

• 光学系での像拡大
• レーザーやLEDビームのコリメーション
• イメージングや照明システムでの集光（無限遠系）

仕様（概要）
材質：B270 / BK-7 / F2
屈折率 (nd / ne)：B270 1.5230/1.5251、BK-7 1.51680/1.51872、F2 1.62004/1.62408
設計波長：587.6 nm（d線）
面取り／保護面取り：φ3–5：0.1 mm；φ10–100：0.2 mm
標準値。

公差（概要）
直径：+0 mm / -0.1 mm
中心厚み公差：±0.2 mm
焦点距離公差：±2%
デセンタリング：3分以内（3'）
表面品質：MIL60-40

ラインナップ（例）

• TS-0259S — φ3 mm、F.L. 10 mm、Tc 2.00 mm、材質 B270
• TS-0265S — φ10 mm、F.L. 30 mm、Tc 2.50 mm、材質 BK-7
• TS-0294S — φ30 mm、F.L. 30 mm、Tc 10.00 mm、材質 F2
• TS-0304S — φ30 mm、F.L. 300 mm、Tc 3.50 mm、材質 BK-7
• TS-0436S — φ100 mm、F.L. 1000 mm、Tc 6.00 mm、材質 BK-7

特性／技術仕様

• 使用可能材料：B270、BK-7、F2
• 屈折率（標準値）：B270 nd=1.5230 / ne=1.5251；BK-7 nd=1.51680 / ne=1.51872；F2 nd=1.62004 / ne=1.62408
• 設計波長：587.6 nm（d線）
• 面取り：φ3–5：0.1 mm；φ10–100：0.2 mm
• 直径公差：+0 mm / -0.1 mm
• 中心厚み公差：±0.2 mm
• 焦点距離公差：±2%
• デセンタリング：3分以内（3'）
• 表面品質：MIL60-40
• 標準品は無コーティング；ARや各種コーティングは受注に応じて対応可能
• 大型サイズや特殊品は受注生産または在庫状況により対応
