光学ビーム分離器 TS-07 series

誘電性キューブ状部分的反射

製品概要

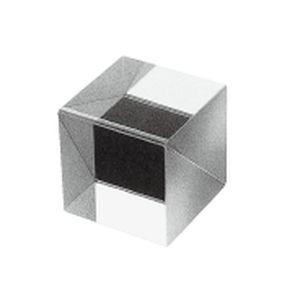

TSシリーズのキューブ型ビームスプリッターは、入射する多色光をθ = 45°で透過・反射し、可視域（400–700 nm）でほぼ50:50に分割します。外側の4面は光学研磨され、反射防止膜が施されています。カスタム寸法や非標準波長にも対応可能です（要問合せ）。

用途

• 90°に分けられた2つの出射枝を利用した同時観察や撮影、光学機器や試験装置での均等なビーム分割が必要な用途

仕様

• 材質：BK-7
• 屈折率：1.51680（nd）
• 波長範囲：400–700 nm
• 透過率／反射率：50 : 50
• 面取り：全周または全稜線を面取り；斜面に誘電体多層膜コーティング
• 外面：光学研磨済み、反射防止膜処理

公差

• 直径公差：±0.2 mm
• 角度公差：±3分（3'）
• 波面収差（P‑V）：透過：λ/4、反射：λ/2（有効範囲：中心を含む85%以内）
• 表面品質：MIL‑60‑40

製品ラインナップ

• TS-0715P / 5×5×5 mm / BK-7 / 10,000 / 11,000 / -
• TS-0716P / 8×8×8 mm / BK-7 / 12,500 / 13,750 / -
• TS-0717P / 10×10×10 mm / BK-7 / 15,000 / 16,500 / -
• TS-0718P / 15×15×15 mm / BK-7 / 24,000 / 26,400 / -
• TS-0719P / 20×20×20 mm / BK-7 / 24,000 / 26,400 / -
• TS-0720P / 22×22×22 mm / BK-7 / 18,000 / 19,800 / -
• TS-0721P / 25×25×25 mm / BK-7 / 20,000 / 22,000 / -
• TS-0721P1 / 30×30×30 mm / BK-7 / 25,000 / 27,500 / -
• TS-0721P2 / 35×35×35 mm / BK-7 / 40,000 / 44,000 / *
• TS-0721P3 / 40×40×40 mm / BK-7 / 40,000 / 44,000 / *

技術特性

• 材質：BK-7
• 屈折率：1.51680（nd）
• 波長：400–700 nm
• 透過率／反射率：50:50
• 面取りとコーティング：全周または稜線の面取り；斜面に誘電体多層膜；外面は反射防止膜処理
• 公差：直径 ±0.2 mm；角度 ±3'
• 波面収差：T: λ/4、R: λ/2（有効領域の85%内）
• 表面品質：MIL‑60‑40
