LEDマイクロメーター TS-HM series

多機能バーニア手動式

概要

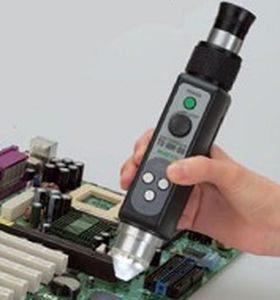

LED照明を内蔵した携帯型マイクロメータ（TS-HMシリーズ）は、小物部品の精密な目視検査および直接測定向けに設計されたコンパクトな測定顕微鏡です。PCB検査、電子部品、金属加工品、印刷文字の確認などに適し、配線不要の携帯運用が可能です。

主な特長

• オールインワン設計：LED照明と内蔵電源を本体に搭載し、ケーブル不要で使用可能。
• 正立像：ダハプリズム採用により像が正立し、自然な観察とワークの整列が容易。
• マルチファンクションLED照明：9灯の高輝度白色LEDを3グループで制御、照明パターン選択と輝度調整によりコントラストと立体感を向上。
• 測定用目盛内蔵：接眼部に精密目盛を内蔵し、観察しながら直接測定が可能。目盛分解能は倍率に依存。
• カメラ対応：オプションのTS-HM-USBアダプタによりC/CSマウントカメラの取り付けが可能（USB/NTSC/GigE/CameraLink等に対応）。スマートフォンアダプタでの撮影も可能。
• 電池駆動：単4電池4本で照明を駆動し、携帯検査に適する。

用途

• PCB・電子回路の検査
• はんだ接合部やマイクロコンポーネントの確認
• 印刷文字・ラベルの検証
• 表面仕上げや加工品の検査
• 現地での品質管理およびサービス診断

モデルバリエーションと仕様

• TS-HM-25 — 倍率：25x | 有効視野：7.2 mm | 最小目盛：0.05 mm | 測定範囲：5.0 mm
• TS-HM-60 — 倍率：60x | 有効視野：3.0 mm | 最小目盛：0.02 mm | 測定範囲：2.0 mm
• TS-HM-120 — 倍率：120x | 有効視野：1.8 mm | 最小目盛：0.01 mm | 測定範囲：1.0 mm

追加情報
接眼部の精密目盛により、外部器具なしでの即時測定が可能です。オプション：C/CSマウント用カメラ接続アダプタ（TS-HM-USBシリーズ）およびTS-P22Z等のカメラスタンド対応。

技術仕様

• ブランド：SUGITOH CO., LTD.
• 製品ファミリー／シリーズ：TS-HM series
• 倍率オプション：25x、60x、120x
• 有効視野（E.F.V.）：7.2 mm（25x）、3.0 mm（60x）、1.8 mm（120x）
• 最小目盛（分解能）：0.05 mm（25x）、0.02 mm（60x）、0.01 mm（120x）
• 測定範囲：5.0 mm（25x）、2.0 mm（60x）、1.0 mm（120x）
• 照明：9灯高輝度白色LED、3段階照明シーケンス、輝度調整可能
• 電源：内蔵（単4電池×4）
• 光学系：ダハプリズム採用、正立像
• カメラ互換性：C/CSマウントカメラ対応；推奨イメージャサイズ2/3"以上；オプションのTS-HM-USBアダプタあり
• 典型用途：PCB検査、はんだ・接合部確認、文字・ラベル検証、表面検査、現地QC
