磁気式流量計は、ファラデーの電磁誘導の法則に基づき、液体の流速を測定するものです。ファラデーの法則に従って、磁気流量計は水、酸、苛性、スラリーなど、配管内の導電性液体の流速を測定する。用途としては、上下水道、化学、食品・飲料、電力、紙・パルプ、金属・鉱業、医薬などの分野で使用されています。
測定原理
マグメーターはファラデーの法則に基づき、導電率が5μs/cm以上、流量範囲が0.2~15m/sの導電性媒体を測定します。電磁流量計は、パイプを通る液体の流速を測定する体積式流量計です。
磁気式流量計の測定原理は、直径Dのパイプの中を液体が流速vで通り、その中に励磁コイルで磁束密度Bを作ると、流速vに比例して以下の起電力Eが発生する、と説明することができる:
ここで
E-誘導起電力
K-メーター定数
B-磁気誘導密度
V-測定管断面の平均流速
D-測定管の内径
はじめに

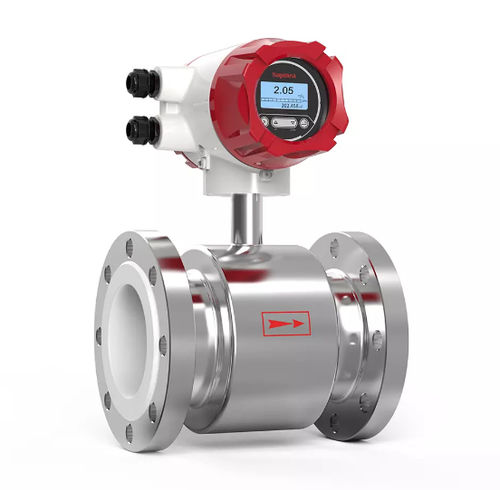

SUP-LDG 電磁流量計は、すべての導電性液体に適用可能です。代表的な用途は、液体中の正確な計測のモニタリング、計量、カストディトランスファーです。瞬時流量と累積流量の両方を表示でき、アナログ出力、通信出力、リレー制御機能をサポートしています。
耐腐食性:ステンレス製流量計は、耐食性に優れています、
---
