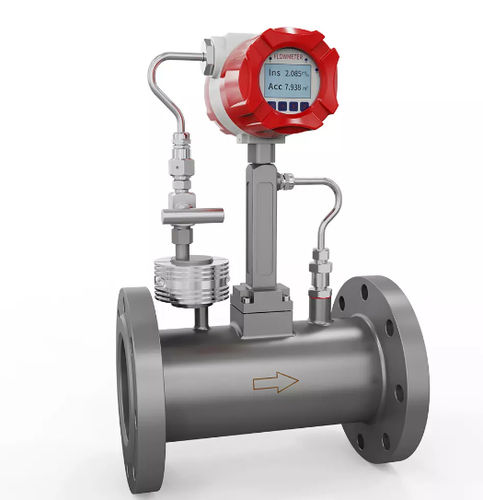

渦流流量計 SUP-LUGB

密度液体用ガス用

SUP-LUGB渦式流量計は、カルマンとストローハルの理論による渦の発生原理と渦と流れの関係を利用しており、蒸気、ガス、低粘度の液体の測定に特化しています。 測定原理 ある速度で流れている流体が、一定の障害物を通過すると、渦が発生する。渦の発生はカルマン渦と呼ばれる。渦放出の周波数は流体速度の直接一次関数であり、周波数はブラフボディの形状や面幅に依存する。障害物の幅とパイプの内径は多かれ少なかれ一定になるので、周波数は次式で与えられる： f=(St*V)/c*D 渦式蒸気流量計は、配管内の蒸気や他の流体の流量を測定するために使用される装置である。流体がパイプ内のブラフボディを通過する際に発生する渦の周波数を測定することで機能します。渦式蒸気流量計は、効率と省エネのために正確な流量測定が重要な発電所での蒸気流量測定に特に有用です。 SUP-LUGB渦式蒸気流量計は、センサーとトランスミッターで構成されています。センサーにはブラフボディがあり、これを配管内に設置することで、ボディの下流に渦を発生させる。この渦により圧力変動が発生し、センサー内の圧電結晶がこれを検出します。トランスミッターは圧電信号を流量測定に変換し、プロセス制御に使用します。
