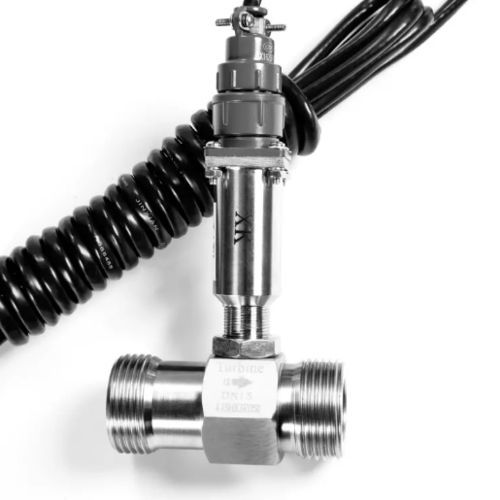

タービン式流量計 SUP-LWGY

密度液体用DN15 - 1/2インチ

SUP-LWGYシリーズ液体タービン流量センサーは一種の速度計で、高精度、良い再現性、簡単な構造、小さい圧力損失、便利なメンテナンスの利点があります。それは閉鎖した管の低い粘着性の液体の容積の流れを測定するのに使用されている。 原理 流体は、タービンフローセンサーシェルを通過します。羽根車は流れ方向に対してある角度をもっているため、流体の衝撃により羽根車は回転トルクを持つ。摩擦トルクと流体抵抗に打ち勝った後、ブレードは回転する。トルクがバランスした後、速度は安定します。ある条件下では、速度は流速に比例する。ブレードには磁気伝導性があるため、磁界の信号検出器（永久磁石鋼とコイルで構成）の位置にあり、回転するブレードが磁力線を切り、コイルの磁束を周期的に変化させて、コイルの両端に電気パルス信号が誘導されるようにします。
