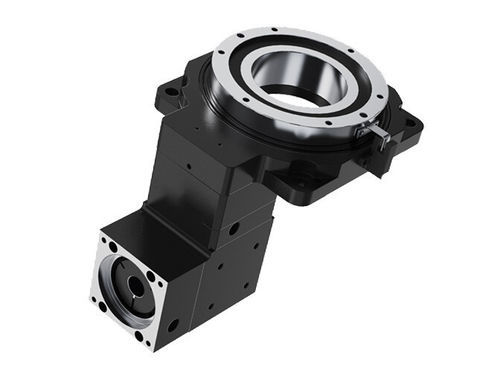

モーター駆動円テーブル 60Z

横型ホロー工作機械用

はじめに直角中空ロータリーテーブルは、標準的な中空ロータリーテーブルの改良版であり、スペースを最適化するために入力方向を転換する直角ベベルギアセットを内蔵しています。コアの中空構造により、パイプライン（エアチューブや電気ケーブルなど）がターンテーブルの中心を通ることができ、従来の回転機構によく見られたケーブルの絡みの問題を解決します。サーボモーターで駆動されるこのプラットフォームは、ギア減速またはウォームギア変速を利用して高精度の角度制御を実現し、卓越した剛性と繰り返し位置決め精度を提供します。中空構造デザイン(a) 中央の中空チャンネルにより、媒体（空気/液体/電気）の伝送が容易になり、装置のレイアウトが簡素化されます。高剛性サポート90°千鳥配置のプリロードローラーを備えた精密クロスローラーベアリングは、ラジアル荷重、アキシャル荷重、転倒荷重に耐え、従来のベアリングの5～10倍の高剛性を実現します。高回転精度ターンテーブルは二次研削により、厳しい幾何公差（同軸度、平行度）を確保し、優れた回転精度を実現します。フレキシブルな互換性(a)あらゆるサーボ/ステッピングモータと互換性があり、カスタムフランジとシャフトボアインターフェースに対応しています。(b)モジュール設計により、水平/垂直設置が可能で、拡張性が向上しています。仕様右アングル中空ロータリアクチュエータモデル60Z85Z-0585Z-10130Z170Z-10200Z280Z10200Z280ZReduction Ratio1015101520302030203050203050203050Hollow Bore Diametermmφ28φ33φ33φ62φ72φ100φ150Rated Output TorqueN·m5N·m18N·m18N·m3455N·m55N·m55N·mMaximum SpeedRPM200rpm200rpm200rpm200rpm200rpm200rpm200rpmRepeatPositioning AccuracyArcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsecAllowable Axial LoadN150N300N500N2000N2000N4000N7000NAllowable Radial LoadN300N200N250N1200N1200N2500N3500NTable Parallelismmm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mmFace Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmOD Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmMoment of Inertiakg·m2735x10-7kg·m21203x10-6kg·m21203x10-6kg·m22772x10-6kg·m227619x10-6kg·m227619x10-6kg·m2361220x10-6kg·m2Positioning AccuracyArcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsecOperating Temperature°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°CService Lifeh20000h20000h20000h20000h20000h20000h20000hProtection RatingIPIP40IP40IP40IP40IP40IP40IP40Noise LeveldB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dBKey Features / Technical SpecificationsIntegrated right-ケーブル/パイプライン通路のための中央中空構造ギアまたはウォームトランスミッションによるサーボ駆動高剛性および繰り返し位置決め精度精密クロスローラベアリング各種サーボ/ステッピングモータに対応柔軟な設置のためのモジュール設計複数のモデルと減速比が利用可能定格出力トルク最大55N-m繰り返し位置決め精度：±15アーク秒保護等級IP40動作温度：-10℃～90℃寿命：20,000時間
