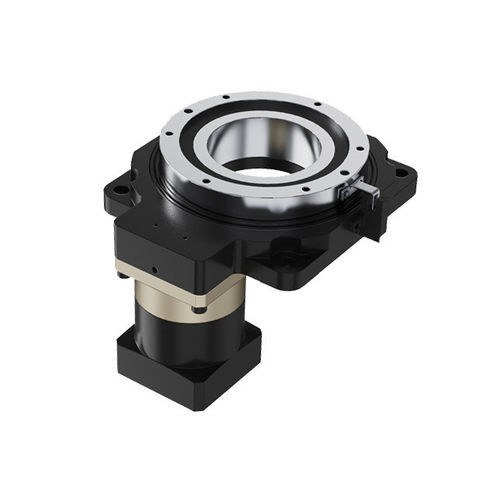

モーター駆動円テーブル 85A-05

横型縦型ホロー

製品紹介 プラネタリーホロウロータリーテーブルは、プラネタリーギアリダクションとホロウロータリープラットフォームを組み合わせた統合システムで、特定のアプリケーションに合わせた幅広いギア比を提供します。そのコアデザインは中空構造を特徴としており、パイプライン（例：エアチューブ、電気ケーブル）がターンテーブルの中心を通過できるようにし、従来の回転メカニズムに共通するケーブルの絡まりの問題を解消します。サーボモーターによって駆動され、プラットフォームはギアリダクションまたはウォームギアトランスミッションを通じて高精度の角度制御を実現し、優れた剛性と再位置決め精度を提供します。 特徴 - 中空構造デザイン：中央の中空チャネルはメディア伝送（空気/液体/電気）を可能にし、機器のレイアウトを簡素化します。側面に取り付けられたモーターインターフェースは、パイプラインと移動部品の間の干渉を防ぎます。 - 統合プラネタリーギアリダクション：特定のアプリケーション要件に合わせた複数のギア比オプションを提供します。 - 高剛性サポート：90°にずらされたプリロードローラーを備えた精密クロスローラーベアリングは、ラジアル、アキシャル、およびオーバーターニング荷重に耐え、従来のベアリングよりも5〜10倍の剛性を提供します。 - 高回転精度：ターンテーブルは二次研削を受け、厳密な幾何学的公差（同軸性、平行性）を保証し、優れた回転精度を達成します。 - 柔軟な互換性：あらゆるブランドのサーボ/ステッピングモーターと互換性があり、カスタムフランジとシャフトボアインターフェースをサポートします。モジュラーデザインにより、水平/垂直の設置が可能で、拡張性が向上します。 仕様表 プラネタリーホロウロータリーアクチュエータ モデル：85A-05、85A-10、110A-05、110A-10、130A-6/10、170A-10、200A-10、280A-10 ステージ比：5、10 プラネタリー比：5、7、10 総減速比：25、35、50、70、100 中空ボア直径：φ33 mm、φ35 mm、φ62 mm、φ72 mm、φ100 mm、φ150 mm 定格出力トルク：14-120 N·m 最大速度：200-250 rpm 再位置決め精度：±15 arcsec 許容軸方向荷重：500-7000 N 許容ラジアル荷重：250-3500 N テーブル平行度：0.02 mm フェイスランアウト：0.01 mm ODランアウト：0.01 mm 慣性モーメント：1203x10-6から361220x10-7 kg·m2 位置決め精度：≤30 arcsec 動作温度：-10°C~90°C 寿命：20,000時間 保護等級：IP40 騒音レベル：≤65 dB タグ：プラネタリーリダクションギアボックス、プラネットギアスピードリダクション、プラネタリースピードリダクション、プラネタリーリダクションギアボックス、プラネタリーギアリダクションボックス、ホロウロータリーテーブル、ホロウロータリープラットフォーム、スピードリダクションギアボックス、ホロウシャフトロータリーアクチュエータ、ホロウシャフトアクチュエータ 技術仕様 / 特徴： - ケーブル/パイプライン通過用の中空構造 - 正確な角度制御のためのサーボ駆動 - 高剛性と再位置決め精度 - 複数のギア比が利用可能 - 高負荷容量のクロスローラーベアリング - さまざまなサーボ/ステッピングモーターと互換性あり - 水平/垂直設置 - 保護等級：IP40 - 騒音レベル：≤65dB - 寿命：20,000時間 - 動作温度：-10°C~90°C
