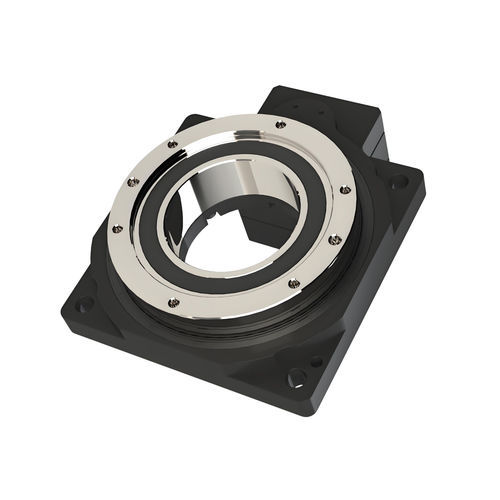

直交軸サーボギアボックス 60K-0510

中空軸5 - 10 Nm10 - 20 Nm

標準的な中空回転プラットフォームは、精密な伝達機能と位置決め機能を兼ね備えた統合装置です。中空構造をコアとし、パイプライン（チューブやワイヤーなど）が回転テーブルの中心を通るように設計されています。サーボモーターに直結可能。サーボモーターで駆動し、ギヤリダクションを利用することで、高精度な角度制御を実現し、高剛性、高繰り返し位置決め精度などの特徴を誇ります。DDモーターやカムデバイダーからの置き換えが可能です。中空構造設計中央部に中空流路を設け、媒体（空気・液体・電気）の伝送を可能にし、装置レイアウトを簡素化します。高剛性サポート90°千鳥配置のプリロードローラーを備えた精密クロスローラーベアリングは、ラジアル荷重、アキシャル荷重、転倒荷重に耐え、従来のベアリングの5～10倍の高剛性を提供します。超高回転精度ターンテーブルは、二次研削により厳格な幾何公差（同軸度、平行度）を確保し、ミクロンレベルの回転精度を実現します。柔軟な互換性あらゆるブランドのサーボ/ステッピングモーターと互換性があり、カスタマイズ可能なフランジとシャフトボアインターフェイス。Specifications TableStandard Hollow Rotary ActuatorsModel60K-05\1085K-05\10\18110K-05\10130K-06\10\18170K-05\10200K-10\18280K-360°（連続） 適合モータ（サイズ）mm50-100Wφ8-φ30-φ45-M3サーボモータ50-100Wφ8-φ30-φ45-M3サーボモータ100-200Wφ8-φ30-φ45-M3サーボモータ100-200Wφ8-φ30-φ45-M3サーボモータ200Wφ8-φ30-φ45-M3サーボモータ減速比51051018510610181018101818中空内径mmφ28φ33φ35φ62φ33φ72φ100φ150定格トルクN・m5N・m6.5N·m18N·m14N·m18N·m35N·m35N·m43N·m34N·m25N·m55N·m45N·m112N·m85N·m85N·mMax SpeedRPM200rpm200rpm200rpm200rpm200rpm200rpm200rpmRepeatabilityArcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsecAxialLoadN250N250N500N500N2000N2000N3000N4000N4000NRadial LoadN125N125N250N250N1200N1200N2000N2500N2500NParallelismmm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mmFace Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmInertiakg·m2735x10-7kg·m21203x10-6kg·m21483x10-6kg·m21203x10-6kg·m227619x10-6kg·m227619x10-6kg·m2361220x10-7kg·m2AccuracyArcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsecTemp.Range°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°CService Lifeh20000h20000h20000h20000h20000h20000h20000hIP RatingIPIP40IP40IP40IP40IP40IP40IP40Noise LeveldB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dBTags:産業用遊星ギアボックス、遊星減速ギアボックス、遊星ギアボックス、中空回転テーブル、中空回転プラットフォーム、遊星回転テーブル、中空軸回転アクチュエータ、中空軸ActuatorTechnical仕様/機能：精密伝達と位置決めの一体化ケーブル/パイプライン通路のための中空構造サーボモータ直接接続高剛性と繰り返し位置決め精度クロスローラベアリングサポート超高回転精度（≤30 arcsec）繰り返し精度：±15 arcsec減速比：5、6、10、18定格トルク：5N-m～112N-m（モデルによる）最高回転数：200rpmアキシアル荷重：4000Nラジアル荷重：2500NP平行度：0.02mm面振れ：01mm耐用年数：20000年： 0.01mm耐用年数: 20000hIP定格：IP40Noise のレベル: ≤65dBOperating 温度: -10°C~90°C
