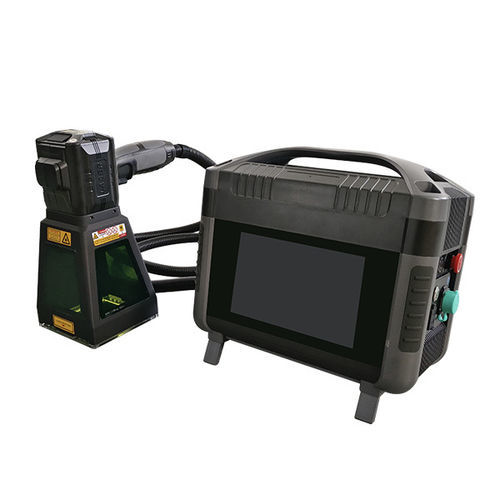

ファイバーレーザー刻印・彫刻機 ST-FL series

プラスチック金属紙

製品概要
この充電式ハンドヘルドレーザーマーキング機は、距離検知、補助ファン照明、全面保護カバーを統合した携帯型の産業用マーキングソリューションです。バッテリーおよびAC給電に対応し、バッテリー使用時は6〜8時間の稼働が可能で、充電しながらの動作にも対応します。独立した静電容量式タッチLCDによりPC不要で編集・操作が可能です。幅広い金属・非金属材料に対して鮮明で均一、かつ永続的なマーキングを行え、工場や現場での柔軟な運用に適しています。

モデル / オプション
製品型番：ST-FL20H / ST-FL30H / ST-FL50H
レーザー出力：20W / 30W / 50W
加工範囲：70×70mm / 100×100mm（オプション）

製品の技術的特徴

• 自動検出と精密位置決めを行うインテリジェント距離検知機能を内蔵。
• 暗所での高精度作業を支援する補助ファン照明を装備。
• 全面保護カバー設計によりレーザー保護を確保。
• 15,000 mA 大容量リチウム電池により6〜8時間の連続動作をサポート。
• 据え置き／充電式の二重給電設計（マーキング中の充電対応）。
• 独立型の静電容量式タッチLCDでPC接続不要の単独動作が可能。
• 携帯に適したハンドヘルド構造で現場作業に対応。

ハンドヘルドレーザーマーキングの利点

• 自動距離検知により凹凸や曲面でのマーキングずれを低減。
• ファン照明が視認性を向上し、低照度下での高精度作業を支援。
• 保護カバーによりレーザー被曝リスクを低減し、安全性を向上。
• 長いバッテリー稼働時間と二重給電で継続作業や現場対応が容易。
• PC不要のインテリジェント操作により操作の敷居を下げ、タッチ画面で簡単に設定可能。
• 軽量設計により不定形ワークや大型機器の現場マーキングが可能。
• マーキングは鮮明、均一、耐擦傷性があり、恒久的（色あせしない）です。
• 多様な材料に対応し、様々な業界のニーズに適合。

用途
ステンレス、真鍮、鉄、アルミニウムなどの金属、プラスチック、ゴム、塗装ガラス、塗装紙などのマーキングに適しています。代表的な用途：ロゴマーキング、文字コード化、バッチ識別など（ハードウェア、電子機器、機械、家具、ジュエリー等）。

技術仕様表
レーザー：ファイバーレーザー発振器（第2世代） | 位置決め：赤色光による位置決め・焦点合わせ
出力：購入モデルにより異なる
マーキング範囲：70×70mm / 100×100mm（オプション）
印字量：最大約800文字（材料・内容に依存）
偏向ミラー：高精度二次元スキャンシステム
レーザー波長：1064 nm
対応ファイル形式：BMP, DXF, PNG, JPEG, PLT, XLSX
フォーカスレンズ：1300 mm
バーコード種類：CODE128, QR, CODE39, CODE93, UPC-A, UPC-E, EAN-14, ITF-14, EAN128 等
マーキング速度：≤7000 mm/s
電源：110V/220V AC；バッテリーパック容量エネルギー：20W/30W: 216 Wh；50W: 324 Wh
コントローラ：統合マザーボード、8インチ静電容量式画面搭載
消費電力合計：145–250 W
OS：Linux
動作温度：0–40℃
マーキング方式：ドットマトリクスおよびベクター統合
本体重量：20W/30W: 6–6.8 kg；50W: 8–8.8 kg
線幅：0.03 mm
繰り返し位置決め精度：0.01 mm
梱包寸法：20W/30W: 525×423×310 mm；50W: 525×420×340 mm
梱包含む重量：20W/30W: 8–10 kg；50W: 10–12 kg

主要構成および注目コンポーネント

• 最適なマーキング距離を自動検出する距離センサー。
• 誤接触防止のためのフィールドレンズ隠蔽設計。
• ゴム製滑り止め面を備えた人間工学設計のハンドヘルドヘッド；ヘッド重量 ≈ 0.8 kg。
• スマートタッチスクリーン：PCなしで画面上でマーキング内容を編集可能。
• 外部デュアルUSBポート：各種ファイル形式の読み込みに対応。
• デュアル電源システム：高容量内蔵バッテリーとAC給電。
• 光学部品の寿命延長と放熱改善のための内蔵エア冷却。

FAQ（抜粋、製品重視、連絡先削除）

• Q：本機はPC接続が必要ですか？ A：いいえ。内蔵タッチLCDにより単独で動作し、パラメータ設定やパターン編集が可能です。
• Q：バッテリーの稼働時間は？ A：15,000 mA 大容量バッテリーで満充電後6–8時間の連続稼働が可能；マーキング中の充電にも対応します。
• Q：距離検知機能の働きは？ A：最適なマーキング距離を自動判別し、ずれを防ぎ凹凸面での均一な結果を確保します。
• Q：屋外や現場作業に適していますか？ A：はい。コードレスのハンドヘルド設計により大型設備や不定形ワークの現場マーキングが可能です。
• Q：マーキングは耐久性がありますか？ A：はい。マーキングは鮮明で均一、耐擦傷性があり色あせしません。

技術仕様

• モデル：ST-FL20H, ST-FL30H, ST-FL50H
• レーザー出力：20W / 30W / 50W
• 加工範囲：70×70 mm または 100×100 mm（オプション）
• バッテリー：15,000 mA リチウムバッテリー、6–8 時間稼働；バッテリーパックエネルギー：216 Wh (20W/30W) / 324 Wh (50W)
• 電源：110V/220V AC；マーキング中の充電をサポート
• 波長：1064 nm
• マーキング速度：最大 ≤7000 mm/s；印字量最大約800文字（素材/内容依存）
• 繰り返し位置精度：0.01 mm；線幅：0.03 mm
• 制御：8インチ静電容量式タッチスクリーン搭載統合マザーボード（単独操作）
• 対応フォーマット：BMP, DXF, PNG, JPEG, PLT, XLSX
• マーキング方式：ドットマトリクスおよびベクター（テキスト、パターン、QR/バーコード、Excelファイル）
• スキャンシステム：高精度二次元偏向ミラーシステム
• 冷却：内蔵エア冷却
• 本体重量：20W/30W: 6–6.8 kg；50W: 8–8.8 kg
• 動作温度：0–40 ℃
• 典型的な用途：電子機器、ジュエリー、自動車、通信部品、ボタン、キーホルダー、ファスナー、ステンレス製品、工芸品、医療部品
