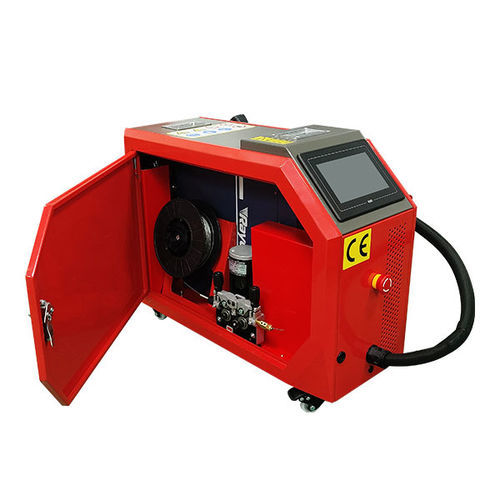

レーザー溶接機 ST-FWA1250H

ファイバーレーザー手動式床置型

製品概要
この空冷一体型ハンドヘルドレーザー溶接機は、ウォーターチラーを不要にするコンパクトなオールインワン設計を採用しています。軽量で携帯性に優れ、操作はシンプルです。炭素鋼、ステンレス鋼、アルミニウムなどの金属に対して、精密で滑らか、スパッタの少ない溶接結果を実現します。現場での柔軟な溶接やバッチ生産に対応し、高効率かつ低メンテナンスで運用できます。

主なポイント

• 空冷一体型設計によりウォーターチラー不要。
• 軽量ハンドヘルド構造で、曲面や不規則部品の現場溶接に柔軟に対応。
• 7つの動作モードを搭載、薄板を痕なしで溶接するパルス変調を含む。
• 赤外線位置決めにより溶接ヘッドの校正と位置確認が可能で、正確で美しい溶接線を確保。
• 安定したレーザー出力技術により精密で滑らか、スパッタの少ない溶接を実現。
• 溶接、切断、サビ取り、溶接清掃など多用途な金属加工に対応。

溶接能力（材料/板厚）
最大出力（溶融）: 1250W
ステンレス鋼 (mm): 0.5–3.0
軟鋼 (mm): 0.5–4.0
アルミニウム (mm): 0.5–2.0
黄銅/銅 (mm): 0.5–1.0
亜鉛めっき板 (mm): 0.5–2.0
鉄 (mm): 0.5–3.0
備考: 材料を両面から二回に分けて溶接することで、二重の溶接厚さが得られます。

製品仕様
モデル: ST-FWA1250H (1250W)
出力調整範囲: 10%–100%
ファイバーコア: 20 μm
ファイバー長: 10 m
溶接トーチケーブル長: 10 m
ワイヤ供給径: 0.8 / 1.0 / 1.2 / 1.6 mm
溶接トーチ重量: 0.5 kg
保護ガス方式: 同軸保護
調整可能なスポット幅: 0–5 mm
溶接可能材料厚さ: 0.3–4.0 mm
製品寸法（L×W×H）: 623×254×538 mm
梱包外形（L×W×H）: 890×490×740 mm
製品重量: 41.8 kg
使用周囲温度: 10–45℃
作業環境湿度: <70%
動作電圧: AC 220V ±10%
総消費電力: <4.0 kW

製品の技術的特徴

• 空冷一体型設計により設置スペースと故障箇所を削減。
• 軽量ハンドトーチにより、角部や不規則部品の高い柔軟性を持つ溶接が可能。
• 薄板の痕なし溶接用の独自パルス変調を含む複数の動作モード。
• 溶接ヘッドの精密な校正と位置確認のための赤外線位置決めシステム。
• 出荷前に24時間連続レーザービーム出力試験を行い高い安定性を確認。
• スポットサイズ0.3–6 mmで調整可能、多くの金属に対応。

利点と用途

• 高効率溶接: 溶接速度はTIGより数倍高速で、スループットを向上。
• 簡単な操作: オペレーター教育は最小限で済み、平滑な溶接面は後処理を削減。
• コスト削減: 複数の従来溶接機を置き換えられ、労働力・運用コストを低減。
• 材料の互換性と柔軟性: ステンレス、軟鋼、アルミ合金、亜鉛めっき板、黄銅/銅など多くの金属に適合。切断・清掃などの補助機能をサポート。
• 代表的な産業: 自動車、航空宇宙、金属加工、金型製造、一般金属加工。

仕様 / 技術データ

• モデル: ST-FWA1250H
• レーザー出力: 1250 W
• 片面溶接厚さ（典型）: 0.5–4 mm（材料に依存）
• 出力調整: 10%–100%
• ファイバーコア: 20 μm; ファイバー長: 10 m
• トーチケーブル長: 10 m; トーチ重量: 0.5 kg
• ワイヤ供給オプション: 0.8 / 1.0 / 1.2 / 1.6 mm
• 保護: 同軸シールドガス
• 調整可能な溶接スポット幅: 0–5 mm
• 製品寸法（ユニット）: 623×254×538 mm; 総梱包寸法: 890×490×740 mm
• 正味重量: 41.8 kg
• 動作温度: 10–45℃; 湿度: <70%
• 電圧: AC 220V ±10%; 総消費電力 <4.0 kW
• 保証 / 保守メモ: 製品ページに記載のとおり、2年間の保証と生涯保守。
