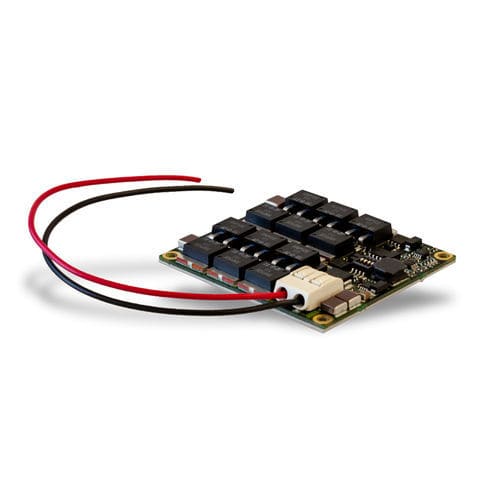

制御装置 SOMANET Braking Chopper

簡潔な説明
SOMANET ブレーキチョッパー 48 V 500 W は、モーターが負荷を減速する際に発生する回生エネルギーを消費（放熱）し、回生機能のない電源でのDCバス過電圧を防ぎます。

機能
モーターの能動的な減速時に運動エネルギーは電気エネルギーとして回生されます。回生を行わないシステムでは、この回生電力によりDCリンク電圧が上昇し、ドライブまたは電源が停止する恐れがあります。ブレーキチョッパーは余剰エネルギーをバイパスして熱として放散し、DC電圧を安全な範囲に保ちます。

技術

• ピーク時に430 Wを放散
• 十分な冷却があれば連続で最大90 Wを放散

仕様 / 技術仕様

• 呼称：SOMANET Braking Chopper
• 表示名：SOMANET Braking Chopper 48V 500W
• 定格電圧：48 V
• 定格出力 / 表示用途：500 W
• ピーク放散：430 W
• 連続放散：十分な冷却により最大90 W
• タイプ：回収エネルギーを消費してDC過電圧を防ぐシャント／回生（regen）ボード
• 使用例：モーターが負荷を減速する際にエネルギーを消費し、ドライブや電源の停止を防止
