電動式対流式放熱器 LCH series

ACDC三相

製品概要
LCHシリーズは自己制御特性を持つPTCヒートコンダクターのラインで、複数のサイズと取付けオプションを備えています。中〜低温用途向けに設計され、アルミフィンによる自然対流型と、ファンを装着可能な強制空冷の空気加熱型を提供します。

特長

• 自己制御型PTC特性により出力を自動調整
• 出力範囲：6〜2000 W（モデル依存）
• 電圧オプション：AC/DC 12 V〜600 V（モデル依存）

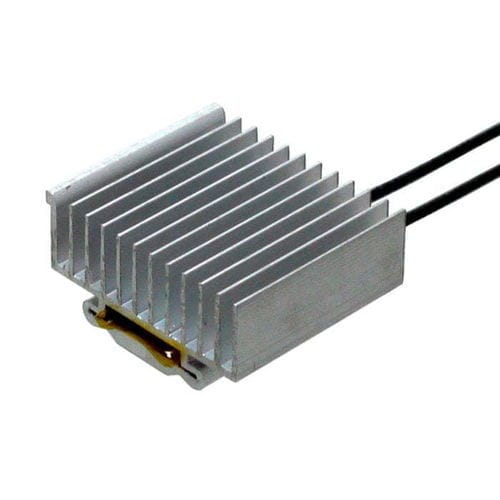

• 対流タイプはアルミフィン（AL6061 / AL6063）構造
• フィンタイプは低騒音、空冷モデルは選択でファン搭載可能
• 標準リード線：22 AWG、210 mm（黒）。カスタム配線対応可
• 寸法、フィン形状、リード出口、端子、取付穴はカスタマイズ可能

マルチステージ加熱
LCH各タイプで2段または3段のマルチステージ加熱オプションが選択可能で、単一ユニット内で複数の温度設定を実現します。

用途
典型用途：PCマザーボードの保温・保護、スチームアイロン、湿度制御、凍結防止、医療・美容機器、空気清浄機、電子加熱モジュールなど中〜低温の加熱製品。

一般仕様

• 出力範囲：6 W～約2000 W（モデル依存）
• 表面温度：通常60°C～240°C（一部約220°C）
• 電圧：AC/DC 12 V～520 V（標準）；一部モデルは最大600 V対応
• 標準リード線：22 AWG、210 mm
• 外装（該当タイプ）：アルミ（AL6061 / AL6063）

使用上の注意

• 出力および表面温度は周囲温度、気流、接触・放熱条件に依存します。
• 放熱が少ない場合（気流なし）表面温度がキュリー点に近づき出力が低下します。放熱が大きい場合は出力が上がり温度を制御します。
• 仕様の最大出力は表面温度が最大に近い条件を示します。実際の出力は放熱方法により概ね5％〜80％の範囲で変動します。
• 実性能は接触材、放熱器、放熱面積、周囲条件および設置により異なります。
• 寸法、フィン形状、リード出口、端子、取付穴などのカスタム対応が可能です（金型費が発生する場合あり）。

寸法と配線オプション

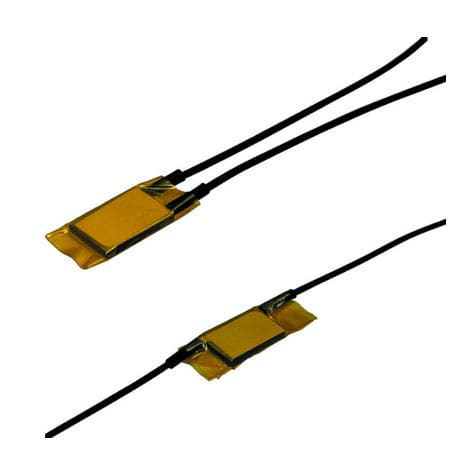

標準タイプ：LCH‑A〜LCH‑M。LCH‑H〜LCH‑Mはアルミフィンで自然対流向け。配線オプション：片側/両側リード出口、コネクタ付線、メス圧着端子、ステンレス取付プレート、三相出力（新規）など。未指定時は片側リード出口（端子無し）で出荷します。

LCH‑H ～ LCH‑M まとめ
出力範囲：6 W ～ 2000 W
最大表面温度：約220°C ～ 240°C（モデル依存）
電圧範囲：AC/DC 12 V ～ 600 V（モデル依存）
サイズ例（W×H×L mm）：LCH‑H 39.5 × 19.5 × L；LCH‑IA 55 × 28 × L；LCH‑IB 70 × 28.5 × L；LCH‑M 30 × 35 × L
外装材質：アルミ AL6061/6063
一部モデル（LCH‑I、LCH‑K、LCH‑M）はファン搭載で放熱を促進可能。

新 LCH‑M 型（ハイライト）
LCH‑M 系列の例：LCH‑MX1024、LCH‑MX1036、LCH‑MX2024、LCH‑MX2036、LCH‑MX2048、LCH‑MX3060 等。代表長さ例：MX1024 L = 60 mm、MX2048 L = 100 mm、MX3060 L = 150 mm、MX4072 L = 200 mm。表面温度オプション：230°C ±20°C、200°C ±20°C、170°C ±20°C、110°C ±20°C、90°C ±20°C。

技術仕様

• 製品群：PTC ヒートコンダクター（LCH シリーズ）
• 典型出力範囲：6 W – 約2000 W
• 典型表面温度範囲：約60°C – 240°C
• 電圧オプション：AC/DC 12 V – 520 V（標準）、カスタムでより高電圧対応可
• リード線：22 AWG、210 mm（標準）
• 外装：アルミ（該当タイプ）
• 設計オプション：A〜M タイプ、フィン形状、リード出口、端子、ステンレスプレート、ファンオプション、三相出力
