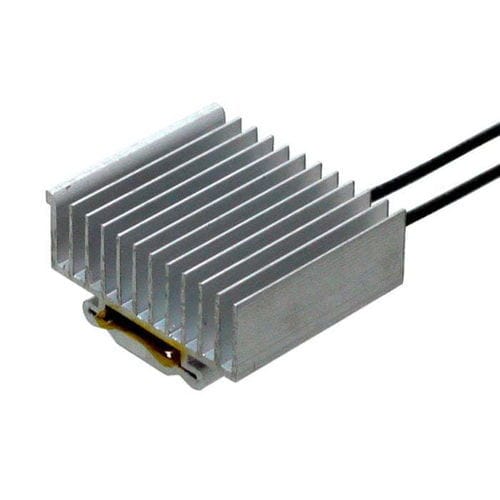

PTC発熱体 LCH series

パルスエアープレート状フィン付き

製品概要
Taiwan KLCのPTCヒートコンダクタ（LCHシリーズ、LCH-A〜LCH-M）は、自己制御特性を持つソリッドステートの加熱要素で、複数の形状、長さ、取り付けおよび配線出力オプションで提供されます。押出しアルミフィンタイプやPTCサーマルプレートタイプなどの構成があり、一部のタイプは放熱を促進するためにオプションのファンを使用できます。

主な特長

• 温度制御に有効な自己制御PTC特性
• 幅広い出力範囲（機種により6 W〜約2000 W）
• 用途に応じた低電力消費
• ファンのみの加熱と比べ低騒音（ファンはオプション）
• 幅広い電圧対応（参考：AC/DC 12 V〜520/600 V、機種依存）
• アルミ製フィン（AL6061 / AL6063）やプレートオプション
• 配線・取り付けの各種カスタマイズ対応

新機能 / 多段加熱
多段加熱オプションは、単一ユニット内で2段または3段の温度設定を提供し、LCHの多くのタイプ（LCH-A〜LCH-I）に適用可能です。LCH-Mは複数の標準表面温度オプションを持つ新しいPTCサーマルプレートタイプです。

用途
電子機器の温度維持や中低温加熱用途に適しています：PCマザーボードの保温、医療・美容機器、スチームアイロン、湿度制御、凍結防止、空気清浄機、健康治療機器など。

一般仕様

• ブランド：KLC Corporation（KLC / Taiwan King Lung Chin PTC Co., Ltd.）
• 製品ファミリ／型番：LCHシリーズ（LCH-A〜LCH-M）
• 出力範囲：6 W〜2000 W（型番依存）
• 表面温度（目安）：約60 ℃〜約240 ℃（型番依存）
• 電圧：AC/DC 12 V〜520 V（一般）；一部機種は600 Vまで対応；カスタム電圧対応可能
• 外装材料（フィン型）：アルミニウム AL6061 / AL6063
• 標準リード線：22 AWG、210 mm（黒）標準構成
• オプション：多段加熱、ファン対応、複数配線出口、コネクタ、固定プレート、三相出力など

適用上の注意

• PTCの出力（W）は放熱条件により変動します。放熱が小さい（気流がない）場合、表面温度がキュリー点に近づき出力が低下することがあります。放熱が大きい（低周囲温度、水中、大風量など）の場合、表面温度は下がり出力は上がり温度を制御します。
• 表示される最大出力は、表面温度約240 ℃（一部機種220 ℃）に基づく最も効果的な熱伝達条件での値です。実際の加熱出力は接触材料、放熱器、放熱面積、周囲温度、気流により一般に最大値の約5%〜80%となることが多く、水の間接加熱では約15%〜60%程度となる場合があります。
• 特別仕様についてはカスタムモデルや金型対応が可能です（金型費用が発生する場合があります）。
• 低い表面温度における相対出力の計算例：相対出力(@120 ℃) ≈ 最大出力 × (120 ℃ – 周囲温度) / (240 ℃ – 周囲温度) — 実際の値は使用条件に依存します。

寸法と標準モデル（抜粋）
各LCHタイプはそれぞれのフィンプロファイルや利用可能な長さを持ちます。代表的なタイプ：LCH-A、LCH-B、LCH-C、LCH-D、LCH-E、LCH-F、LCH-G、LCH-H、LCH-I、LCH-J（カスタム例）、LCH-K（カスタム例）、LCH-M（PTCサーマルプレート）。

LCH-H〜Mタイプ — 要約
出力範囲：6 W〜2000 W
代表寸法（例）：LCH-H: 39.5 × 19.5 × L mm；LCH-IA: 55 × 28 × L mm；LCH-IB: 70 × 28.5 × L mm；LCH-M（例）：30 × 35 × L mm
最大温度：通常約220〜240 ℃（機種依存）
電圧範囲：AC/DC 12 V〜600 V（機種依存）
外装：アルミニウム AL6061 / AL6063
ファン：LCH-I、LCH-K、LCH-Mは放熱促進のためオプションでファン対応可

LCH-Mタイプ — 選定モデルと標準長さ／温度オプション
例：LCH-MX1024（L=60 mm）、LCH-MX2048（L=100 mm）、LCH-MX3060（L=150 mm）、LCH-MX4072（L=200 mm）。表面温度オプション（例）：230 ℃ ±20 ℃、200 ℃ ±20 ℃、170 ℃ ±20 ℃、110 ℃ ±20 ℃、90 ℃ ±20 ℃。

配線出口と設計オプション

• 片側配線出口（標準）
• 両側配線出口
• コネクタ付ケーブル
• メス圧着端子付ケーブルおよび取り付け穴（穴位置指定）
• カスタム取り付け穴やステンレス固定プレートの対応
• 三相給電用配線出口（オプション）

カスタマイズに関する注意
明記がない場合の標準供給：端子なしの片側配線出口を備えたPTCヒートコンダクタ。用途に応じた多くの機械的・電気的変更が可能です（金型費用が発生する場合があります）。

技術仕様

• ブランド：KLC Corporation
• モデル群：LCHシリーズ（LCH-A〜LCH-M）
• 出力：6 W〜2000 W（機種依存）
• 表面温度：最大約240 ℃（機種依存）
• 電圧：AC/DC 12 V〜520/600 V（機種依存）；カスタム対応可
• 外装材料（フィン）：アルミニウム AL6061 / AL6063
• 標準リード線：22 AWG、210 mm
• 主なオプション：多段加熱、ファン対応版、複数配線出口、コネクタ、固定プレート、三相出力
