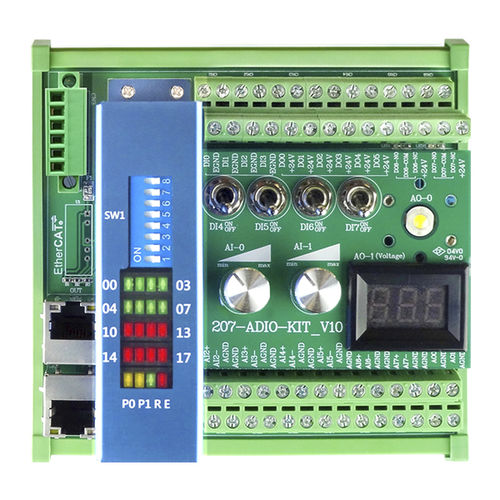

デジタル入出モジュール 207-ADIO-KIT

イーサネットシリアルEtherCAT

207-ADIO-KITは、プラグ可能な端子ブロックを備えた8チャンネルアナログ入力（AI）、2チャンネルアナログ出力（AO）、8チャンネルデジタル入力（DI）、8チャンネルデジタル出力（DO）スレーブモジュールです。 EtherCAT® 制御により、高速イーサネットおよび全二重シリアル・インターフェースを実現します。 伝送速度は最大100 Mbpsです。 デジタルスレーブは、ケーブルCAT5 UTP/STPイーサネットケーブルで異なるスレーブをシリアル接続することができます。207-ADIO-KITは、ESIファイルとPDOとSDOのオブジェクトディクショナリ（OD）とTwinCATをサポートしています。 207-アディオキットがRSI-ECAT証明書に合格しました。 英語版テストレポートは私をクリックしてください。 日本語版テストレポートは私をクリックしてください。 特徴 ● 8 Ch. アナログ入力/2 Ch. アナログ出力スレーブモジュール ● 8 Ch. デジタル入力/ 8 Ch、デジタル出力スレーブモジュール ● 最大100Mbpsの転送レート ● RJ45電話ジャックとLED診断による簡単な取り付け ● トグルおよびロータリースイッチでAl/OおよびDl/Oテストを行う責任 ● DINレール取り付け（L-122 x W-124 x H-104 mm） EtherCAT® シリアルインターフェイス高速イーサネット,全二重 分散クロック1ms ケーブルタイプCAT5UTP/STPイーサネットケーブル サージ保護10KV 伝送速度100Mbps I/Oアイソレーション電圧3750Vrms ADコンバータ 有効分解能16ビット 変換時間〜125μs 入力範囲シングルエンド：±10/±2.5/±1.25V、 差動：±10/±5/±1.25V。5/±1.25V 入力電流0〜20mA入力 数8チャンネルAI DAコンバータ 有効分解能12ビット 出力範囲±10V 動作モードランプとノイズ、シングル値、シングルカップリング値、 出力パターン数2チャンネルAO DI/O制御 入力タイプNPN 入力インピーダンス5.6KΩ/0.5W 入力電流±5mA（最大） 出力タイプNPNオープンコレクタダーリントン・トランジスタ
