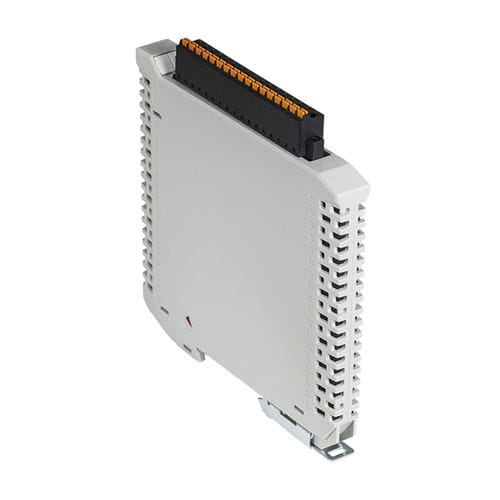

スレーブ出力モジュール EZC-D102-XN

デジタルイーサネットCAN回路

EZC-D102-XNは、NPNタイプのTPM EtherCAT® アドオンモジュールの16チャンネルデジタル出力スレーブモジュールです。 EZC-D102-XNは、CANカプラ、EZC-N100を介してローカルCANバスをサポートすることができます。 EtherCAT® 制御により、高速イーサネットおよび全二重シリアル・インターフェースを実現します。 伝送速度は最大100 Mbpsです。 EZCアドオンモジュールはEtherCAT® 用の高速、高精度、低コストのリモートI/Oを提供します。 特徴 ●16-Ch。 NPNタイプ付きDOスレーブモジュール ● TPM EtherCAT® アドオンモジュール ● CAN付きローカルバスサポート ●スプリングプラグコネクタ付きプラグ可能な端子ブロック ● DINレールマウント（L-97 x W-100 x H-12 mm） EtherCAT® シリアルインターフェイスファストイーサネット、全二重 分散クロック1ms サージ保護10KV 伝送速度100Mbps I/Oアイソレーション電圧3750Vrms 出力タイプNPN：オープンコレクタダーリントントランジスタ スイッチ容量各出力Ch.は24VDC 応答時間で100mAで、約50μs、 オフからオン、約10μs 過電流保護1A（最大）各ポート（8-Ch） 一般 電源入力24VDC±10％の 消費電力2W標準 動作温度0〜60℃
