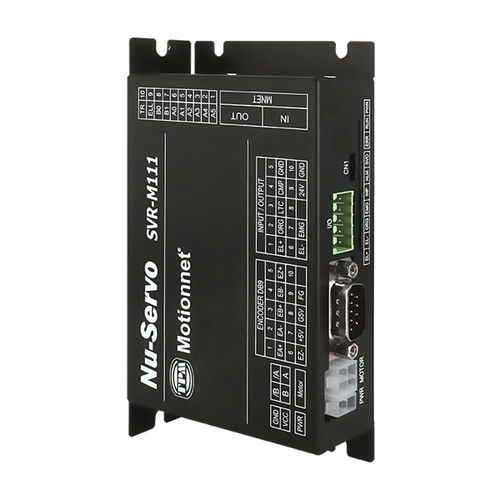

閉ループサーボドライブ SVR-M series

DC2位相イーサネット

特徴 ●最大20Mbps転送速度 ●1軸クローズループ制御 ●M111：電流2.8A ●双極電流駆動システム ●分解能：500〜50,000パルス/回転 ●エンコーダフィードバック ●アドレス設定用DIPスイッチ ●寸法：L-74 x W-140 x H-31 mm Motionnet® シリアルインターフェイスファストイーサネット、全二重 分散クロック0.5/1/2/4ms ケーブルタイプCAT5 UTP/STP イーサネットケーブル サージ保護10KV 伝送速度 100 Mbps 通信タイプDC サポートモードCSP、PP、ホーム ドライバ 入力電圧24VDC ドライブモデル2相、双極電流駆動システム 消費電流3.1W標準（130mA/24VDC）無負荷 周囲温度使用時：0〜50°C（結露しないこと） 保管時：10〜90％（結露しないこと） 湿度使用時：35〜85％（結露しないこと） 保管時：10〜90％（結露しないこと） 分解能500〜50000パルス/革命 インクリメンタルエンコーダ入力±EA、±EB エンコーダインデックス信号入力±EZ I/O入力信号PEL、MEL、ORG、およびEMG 位置制御増分/絶対モード データ範囲：32ビット ホー ミングモードORG、EZ、リミットおよび合計31タイプ Vib。抵抗0.5G LEDインジケータ PWR、ラン、EPR、PEL、ORG、ALM、EMG電流設定: 2.8A 選択：ソフトウェアによって設定
