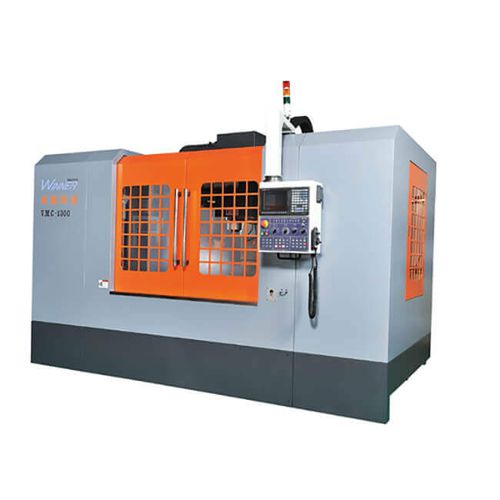

3軸マシニングセンタ VMC-E1800-E1900

縦型BT 5024ツールステーション

X/Y軸は、E型機用の頑丈なリニアウェイを採用し、Z軸は手作業で精密に研磨されたボックスウェイを採用し、X-Y軸のスムーズな動きを保証するだけでなく、Z軸加工とその作業ヘッドの移動中に、任意の剛性の配慮を失うことはありません。 中央のロッドはカウンターウェイトをガイドします。Z軸の高速送りや切削精度に振動の影響を与えません。 高剛性（ボールネジ）の採用により、高速加工でも確実な伝達を実現。 優れた剛性構造により、重切削加工における精度と長寿命を実現します。 テーブル テーブルサイズ - mm - 1970x1000 - 2050x1000 Tスロット - mm - 18x7x120 - 18x7x150 最大テーブル荷重 - kg - 3000 - 3000 移動量 X/Y/Z軸移動量 - mm - 1800/900/800 - 1900/900/800 主軸端からテーブル面までの長さ - mm - 100~900 - 100~900 スピンドル 主軸伝達 - - ベルトタイプ - - ベルトタイプ 主軸テーパー - - BT-50 - BT-50 主軸回転数 - rpm - 6000 - 6000 スピンドルモーター - kw - 22/26 - 22/26 フィード X-Y-Zモーター（ファナック） - kw - 7/7/7 - 7/7/7 X-Y-Zモーター（三菱） - kw - 4.5/4.5/4.5 - 4.5/4.5/4.5 X-Y-Z 早送り速度 - m/min - 15/15/15 - 15/15/15 X-Y-Z 切削送り速度 - m/min - 8 - 8 ATCシステム ATCタイプ - - アームタイプ - アームタイプ マガジン容量 - 個 - 24T - 24T 工具最大径 - Ø(mm) - Ø125 - Ø125 工具最大長 - mm - 300 - 300 工具最大重量 - kgs - 15 - 15 レールタイプ レールタイプ - - Eシリーズ:Z-ボックスウェイ;X-Yリニアウェイ/Y軸4ガイドウェイ 寸法・その他 消費電力 - KVA - 30 - 30 必要空気圧 - kfg/CM² - 6-8 - 6-8 床占有面積 - cm - 580x510x370 - 610x520x370 機械重量 - kg - 20000 - 20000
