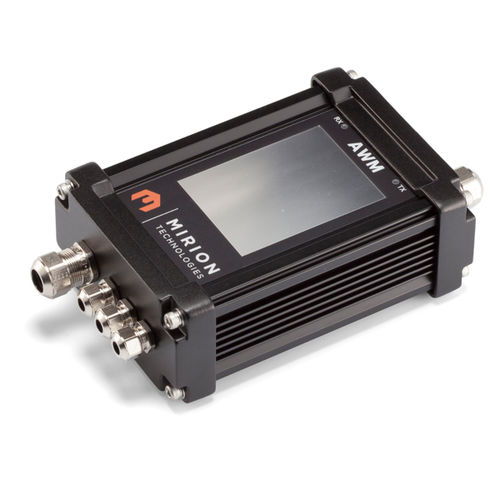

頑丈エンクロージャ AWN series
直付け長方形アルミ押出形材

頑丈エンクロージャ
頑丈エンクロージャ
頑丈エンクロージャ
頑丈エンクロージャ
頑丈エンクロージャ
頑丈エンクロージャ
頑丈エンクロージャ
頑丈エンクロージャ
お気に入りに追加する
商品比較に追加する


特徴

設置
直付け
形状
長方形
素材
アルミ押出形材
応用
電源用, 制御機, 測定装置用, センサー用, リモコン用, 厳しい工業環境用
保護レベル
防水・防塵性能, 頑丈, IP67, EMC シールド
その他の特徴
放熱器

最大: 206 mm
(8.1 in)

最少: 55 mm
(2.2 in)

高さ

最大: 81 mm
(3.2 in)

最少: 35 mm
(1.4 in)

奥行き

最大: 310 mm
(12.2 in)

最少: 65 mm
(2.6 in)

詳細

IP67の高い防水性とヒートシンクの放熱効果を兼ね備えたアルミケースです。 ボディーフレームはヒートシンク形状のアルミ押出材で、パネルはアルミダイキャスト製の為、とても頑丈な構造です。 ボディーフレーム内部には差込溝が付いており、基板やシャーシをスライドさせ入れる事が出来ます。 測定器、電源装置、データロガー、コントロールボックス、産業用カメラなどにご利用頂けます 【ラインナップ】 全34サイズ ノーマル型(Nタイプ)とシールド型(Eタイプ)が選択可能 色仕様:色仕様:メタリックグレー/シルバー(GS)、ブラック/シルバー(BS)、ブラック/ブラック(BB)、シルバー/シルバー(SS)の4タイプが選択可能 ※シルバー/シルバー(SS)は、シールド型(Eタイプ)のみの色仕様となります。 【スペック・材質】 防水保護等級 : IP67 (水深1メートルで30分間水侵入が無い防水性) 使用温度範囲 : -40℃~+105℃ 主な材質:ボディーフレーム=アルミ押出材、フランジ付側板=アルミダイキャスト、防水ガスケット=シリコンゴム、取付ビス=ステンレス 【1mm単位でサイズ指定可能なフリーサイズ製作】 フリーサイズケース AWNSシリーズは、AWNシリーズと同構造で、奥行き(D寸法)が50~700mmまで1mm単位で指定可能です。 製作納期は、受注確認後実働2日目発送で対応しております。
