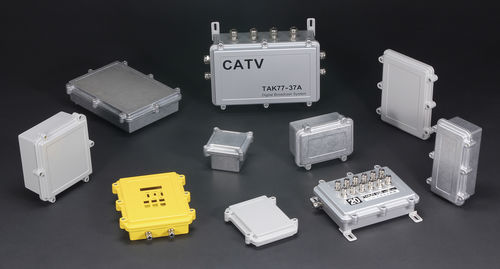

操作用電気エンクロージャ HQ series壁取り付け式金属製アルミニウム
お気に入りに追加する
商品比較に追加する
特徴
- 機能
- 操作用
- 構造
- 壁取り付け式
- 素材
- 金属製, アルミニウム
- 保護レベル
- IP67, EMC
- 応用
- 産業用
- その他の特徴
- 過酷な環境用
- 幅
最大: 274.2 mm
(10.8 in)最少: 150 mm
(5.9 in)- 高さ
最大: 100 mm
(3.9 in)最少: 50 mm
(2 in)- 奥行き
最大: 181.5 mm
(7.15 in)最少: 99.5 mm
(3.92 in)
詳細
概要
二重ガスケット構造により、IP67の防塵・防水性能とEMC/EMIシールドを両立。産業用途や通信機器向けの厳しい環境に適しています。
主要性能
保護等級：IP67
使用温度範囲：-40°C～+105°C
推奨締付トルク：1 N·m
製品番号 / 寸法
項目：製品番号、外形W(mm)、外形H(mm)、外形D(mm)、内寸w(mm)、内寸h(mm)、内寸d(mm)、重量(g)、色 / 仕上
HQ15-10-5G, 150, 50, 100, 125.5, 35.9, 75.5, 442, ライトグレー / 粉体塗装
HQ15-10-5N, 150, 50, 100, 125.5, 35.9, 75.5, 442, 無処理
HQ15-10-8G, 150, 75, 99.5, 123.7, 60.9, 73.7, 494, ライトグレー / 粉体塗装
HQ15-10-8N, 150, 75, 99.5, 123.7, 60.9, 73.7, 494, 無処理
HQ16-16-8G, 162, 80, 162, 132.7, 67, 129.66, 715, ライトグレー / 粉体塗装
HQ16-16-8N, 162, 80, 162, 132.7, 67, 129.66, 715, 無処理
HQ20-15-5G, 200, 50, 150, 175.5, 35.9, 125.5, 753, ライトグレー / 粉体塗装
HQ20-15-5N, 200, 50, 150, 175.5, 35.9, 125.5, 753, 無処理
HQ20-15-8G, 200, 75, 150, 173.7, 60.9, 123.7, 849, ライトグレー / 粉体塗装
HQ20-15-8N, 200, 75, 150, 173.7, 60.9, 123.7, 849, 無処理
HQ26-18-6G, 262, 55, 181.5, 234.4, 42, 154.4, 961, ライトグレー / 粉体塗装
HQ26-18-6N, 262, 55, 181.5, 234.4, 42, 154.4, 961, 無処理
HQ27-17-7G, 274.2, 66, 173.2, 249, 51.9, 148, 1129, ライトグレー / 粉体塗装
HQ27-17-7N, 274.2, 66, 173.2, 249, 51.9, 148, 1129, 無処理
HQ27-17-10G, 274.2, 100, 172.7, 249, 85.9, 148, 1287, ライトグレー / 粉体塗装
HQ27-17-10N, 274.2, 100, 172.7, 249, 85.9, 148, 1287, 無処理
取付けプレート（オプション） - 利用可能なSKU
HQP15-10（PDFあり）
HQP16-16（PDFあり）
HQP20-15（PDFあり）
HQP26-18（PDFあり）
HQP27-17（PDFあり）
オプション部品
類似製品
仕様 / 技術仕様
二重ガスケット構造により、IP67の防塵・防水性能とEMC/EMIシールドを両立。産業用途や通信機器向けの厳しい環境に適しています。
主要性能
保護等級：IP67
使用温度範囲：-40°C～+105°C
推奨締付トルク：1 N·m
製品番号 / 寸法
項目：製品番号、外形W(mm)、外形H(mm)、外形D(mm)、内寸w(mm)、内寸h(mm)、内寸d(mm)、重量(g)、色 / 仕上
HQ15-10-5G, 150, 50, 100, 125.5, 35.9, 75.5, 442, ライトグレー / 粉体塗装
HQ15-10-5N, 150, 50, 100, 125.5, 35.9, 75.5, 442, 無処理
HQ15-10-8G, 150, 75, 99.5, 123.7, 60.9, 73.7, 494, ライトグレー / 粉体塗装
HQ15-10-8N, 150, 75, 99.5, 123.7, 60.9, 73.7, 494, 無処理
HQ16-16-8G, 162, 80, 162, 132.7, 67, 129.66, 715, ライトグレー / 粉体塗装
HQ16-16-8N, 162, 80, 162, 132.7, 67, 129.66, 715, 無処理
HQ20-15-5G, 200, 50, 150, 175.5, 35.9, 125.5, 753, ライトグレー / 粉体塗装
HQ20-15-5N, 200, 50, 150, 175.5, 35.9, 125.5, 753, 無処理
HQ20-15-8G, 200, 75, 150, 173.7, 60.9, 123.7, 849, ライトグレー / 粉体塗装
HQ20-15-8N, 200, 75, 150, 173.7, 60.9, 123.7, 849, 無処理
HQ26-18-6G, 262, 55, 181.5, 234.4, 42, 154.4, 961, ライトグレー / 粉体塗装
HQ26-18-6N, 262, 55, 181.5, 234.4, 42, 154.4, 961, 無処理
HQ27-17-7G, 274.2, 66, 173.2, 249, 51.9, 148, 1129, ライトグレー / 粉体塗装
HQ27-17-7N, 274.2, 66, 173.2, 249, 51.9, 148, 1129, 無処理
HQ27-17-10G, 274.2, 100, 172.7, 249, 85.9, 148, 1287, ライトグレー / 粉体塗装
HQ27-17-10N, 274.2, 100, 172.7, 249, 85.9, 148, 1287, 無処理
取付けプレート（オプション） - 利用可能なSKU
HQP15-10（PDFあり）
HQP16-16（PDFあり）
HQP20-15（PDFあり）
HQP26-18（PDFあり）
HQP27-17（PDFあり）
オプション部品
- HQ用取付プレート - HQPシリーズ
- HQ用取付ブラケット - HQFシリーズ
- ポール取付ブラケット - WGMB-2SW
- ダイキャストアルミボックス用ポール取付ブラケット - SSK_AL
- HQ用PCB取付ねじ - MT3.5-8K
- EMCシールドケーブルグランド - AGEシリーズ
- IP68メタルケーブルグランド - AGMシリーズ
- 低コストIP67メタルケーブルグランド - RMCシリーズ
- メタルベントプラグ - CVP-Mシリーズ
- ステンレス製保護ベント - PMF-12M
- 保護ベント - PMFシリーズ
類似製品
- IP68ダイキャストアルミエンクロージャ - DWシリーズ
- IP68ヒートシンク付ダイキャストアルミエンクロージャ - DWHシリーズ
- IP67ダイキャストアルミボックス - BDNシリーズ
- IP68フランジ付アルミエンクロージャ - AWシリーズ
- IP68ヒートシンクアルミエンクロージャ - AWNシリーズ
- フランジ付アルミEMCシールドケース - EXEFシリーズ
- コーナーガード付アルミEMCシールドケース - EXPEシリーズ
仕様 / 技術仕様
- 構造：IP67およびEMCシールド用の二重ガスケットを備えたダイキャストアルミ製エンクロージャ
- 保護等級：IP67
- EMC/EMIシールド：あり
- 使用温度範囲：-40°C～+105°C
- 推奨締付トルク：1 N·m
- 仕上げ：ライトグレー粉体塗装および無処理
- 対応サイズ：外/内寸の8バリエーション（寸法表参照）
- 主な用途：CATV端末、光ファイバー送信機、無線アクセスポイント、FAコントローラ、組込み機器、産業用計測機器
