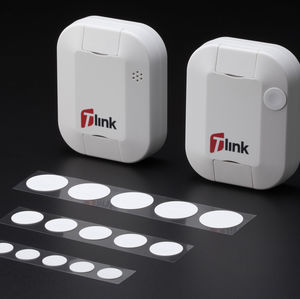

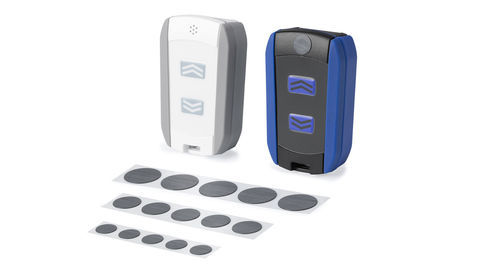

空気式フィルター VE7 series

ほこりメンブレンモ－タ－用

製品説明
ベントフィルターは筐体内部と外部の圧力差を均等化して変形を防ぎ、筐体内で発生するガスを排気します。VE7シリーズは単膜構造により優れた通気性を備え、内部湿度を調整して結露を抑制します。高い耐水性・耐油性を持つメンブレンが水、腐食性液体、塩類および粉じんから電子部品を保護します。平らなプラスチックまたは金属面への粘着取り付けを推奨します。屋外照明、ドローンのモーターなど、高い防水性を必要とする用途に最適です。

技術データ
保護等級 : 防塵 IP6X
筐体内側に取り付けた場合 : 防水 IPX4、IPX7、IPX8（深さ2 m / 1時間）
筐体外側に取り付けた場合 : 防水 IPX4、IPX5、IPX6、IPX7、IPX8（深さ2 m / 1時間）
通気量 : 290 ml / min / cm2（7 kPa時）
試験温度 : -40°C ～ +125°C

製品番号 / 寸法
製品番号 | 外径 | 有効径 | 標準厚さ (mm) | 重量 (g)/パック | 入数
VE70510 | Φ10.2 | Φ5.5 | 0.34 | 0.2 | 5 pcs
VE70814 | Φ14 | Φ8 | 0.34 | 0.3 | 4 pcs
VE70919 | Φ19.1 | Φ8.9 | 0.34 | 0.4 | 3 pcs

特長 / 仕様

• 保護等級：防塵 IP6X
• 内側取り付け時の防水等級：IPX4、IPX7、IPX8（深さ2 m / 1時間）
• 外側取り付け時の防水等級：IPX4、IPX5、IPX6、IPX7、IPX8（深さ2 m / 1時間）
• 通気量：290 ml / min / cm²（7 kPa時）
• 使用温度範囲：-40°C ～ +125°C
• 単膜構造で高い耐水性・耐油性を持つメンブレンにより、水、腐食性液体、塩類、粉じんから保護
• 平らなプラスチックまたは金属面への粘着を推奨
• 代表的な用途：屋外照明、ドローンのモーターなど高い防水性を必要とする用途
• 製品番号と寸法：VE70510（外径Φ10.2、有効径Φ5.5、厚さ0.34 mm、0.2 g/パック、5 pcs）、VE70814（外径Φ14、有効径Φ8、厚さ0.34 mm、0.3 g/パック、4 pcs）、VE70919（外径Φ19.1、有効径Φ8.9、厚さ0.34 mm、0.4 g/パック、3 pcs）
