空気式フィルター VE9 series

液体水微粒子用

製品概要

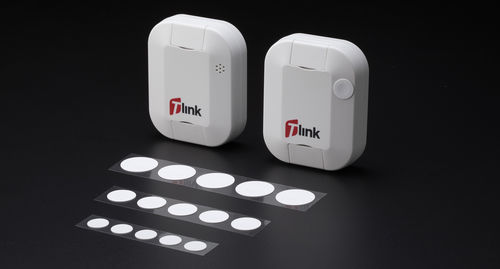

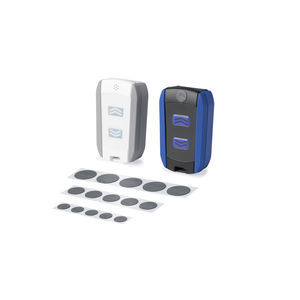

粘着式の保護ベントフィルター。筐体内外の圧力差を均衡させ、筐体内で発生するガスを排気し、透湿性により結露を抑制します。耐水・耐油性のあるメンブレンが、水、腐食性液体、塩類、粉じんから電子部品を保護します。単層メンブレン構造により、筐体の内側・外側いずれにも使用でき、高い耐水性を発揮します。平らなプラスチックまたは金属面への貼付を推奨。屋外カメラのガラス部、応答性と防水・防塵性が求められるセンサ部などに適しています。

カテゴリ

• 粘着式ベントフィルター
• 内部圧力調整ベント
• メンブレンフィルター
• パッチタイプのベントフィルター
• 粘着式保護ベント
• GORE 保護ベント

技術仕様

• 保護等級：防じん IP6X
• 筐体内側に取り付けた場合の防水等級：IPX4、IPX7、IPX8（深さ2 m / 1 時間）
• 筐体外側に取り付けた場合の防水等級：IPX4、IPX5、IPX6、IPX7、IPX8（深さ2 m / 1 時間）
• 気流量：1,150 ml/min/cm²（7 kPa時）
• 使用/試験温度範囲：-40°C～+125°C
• 推奨取り付け：平らなプラスチックまたは金属面へ貼付
• 適用例：屋外カメラのガラス部の結露防止、応答性と防水・防塵性を必要とするセンサ部
• VE90510 — 外径：Φ10.2、 有効径：Φ5.5、 厚さ：0.34 mm、 パック重量：0.2 g、 入数：5 pcs
• VE90814 — 外径：Φ14、 有効径：Φ8、 厚さ：0.34 mm、 パック重量：0.3 g、 入数：4 pcs
• VE90919 — 外径：Φ19.1、 有効径：Φ8.9、 厚さ：0.34 mm、 パック重量：0.4 g、 入数：3 pcs
