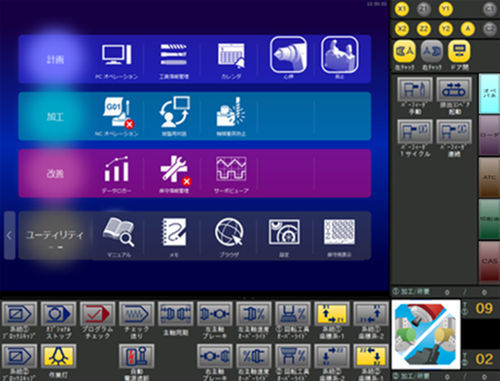

シミュレーション用ソフトウェア iHMI

プログラミングモニタリングツール管理用

iHMIはTAKISAWAが提供する人と機械のインターフェース（HMI）ソフトウェアで、工作機械上の作業フローを効率化し、プログラム作成・編集を支援するとともに、現場で要求される計画、加工および誤操作防止機能を提供します。

主な機能

• 作業者の誤操作を低減する防止機能
• プログラム編集・作成を支援する iHMI Machining Program Creation Support
• 旋盤向け対話式プログラミング（PANEL iH Pro）
• 3Dシミュレーションによる機械衝突回避機能（PANEL iH Pro）

加工サイクル
プログラム編集画面から旋削サイクルおよびフライスサイクルを作成・管理でき、工程の標準化と再現性を確保します。

TAKISAWA独自機能
TAKISAWA独自の画面やモジュールを標準搭載しており、垂直ソフトキーで画面を瞬時に切り替え、必要な機能へ迅速にアクセスできます。

尾座画面
尾座の押し位置、押圧力および関連パラメータを画面上で設定し、ワークの把持制御を行えます。

センターレスト画面
センターレストの位置を画面上で設定し、旋削時のワーク支持を制御できます。

ATC画面
自動工具交換装置（ATC）の状態、ポット番号および工具管理情報を表示し、工具交換の監視が可能です。

機械衝突回避（PANEL iH Pro）
3D機械モデルと機械プレビュー位置に基づくシミュレーションを行い、潜在的な干渉を事前に検出して安全に機械を停止できます。ワークや治具は標準形状やCADで作成したSTL、DXF等のモデルファイルで定義できます。

FANUC iCAP T（PANEL iH Pro）
シンボリック入力に加え、2D/3D DXFやIGESなどのCAD入力を受け付け、旋削に加え端面を含むフライス加工にも対応します。プロセス自動定義によりプログラミング時間を短縮します。

仕様 / 技術情報

• メーカー：TAKISAWA Machine Tool Co., Ltd.
• 製品：人機インターフェースソフトウェア（iHMI）
• 型式 / 名称：iHMI（PANEL iH Pro機能対応）
• PANEL iH Pro機能：旋盤向け対話式プログラミング、機械衝突回避、FANUC iCAP T対応
• シミュレーション / 衝突検出：3D機械モデルによるシミュレーション；STL、DXF等から毛胚／治具を定義可能
• 対応CAD形式：2D/3D DXF、IGES；STL、DXF等のモデルファイルに対応
• 対応工程：旋削サイクルおよびフライスサイクル；斜面を含むフライス加工に対応
• インターフェース機能：垂直ソフトキーによる即時画面切替；尾座、センターレスト、ATC専用画面
• プログラム作成：iHMI Machining Program Creation Support；プロセス自動定義でプログラミング時間短縮
• 品質 / 連携：CGTechの"Technology Partner Program"メンバー（Vericut連携）
