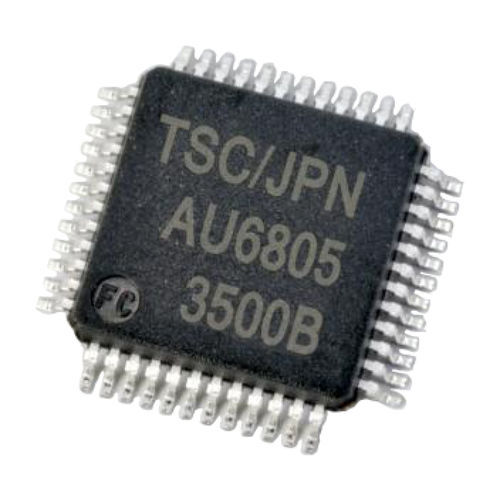

デジタル変換器集積回路 Smartcoder

温度シリアルオールインワン

スマートコーダは、レゾルバ信号をデジタル絶対位置角信号に変換するR/D（Resolver to Digital）変換ICです。 当社のSmartsyn、Singlsynなどのブラシレスレゾルバと組み合わせて、車両/ロボット/工作機械関連など幅広い用途で使用できます。 AU6805シリーズの特長 実績あるデジタルトラッキング方式によるR/D変換を採用 低コスト、小型・軽量化を実現 充実したフェイルチェック機能 異常検出 レゾルバ信号の異常、レゾルバ信号の断線、R/D変換の異常、ICの異常高温を検出することができます。 セルフテスト内蔵 R/D変換、異常検出のセルフテストを実施。 オールインワンコンセプトによるシステム/コストダウンの実現 出力アンプ内蔵（出力電流：1OmA rms/20mA rms) 動作クロックとの一体化 各種アプリケーションに対応した機能強化 励磁信号の位相調整が不要（許容範囲。土45゜以内） 制御帯域幅（fBW）の設定が可能（7種類の固定値、自動調整から選択可能） リニアホールIC信号のデジタル変換、レゾルバとのR/Dパラレル接続が可能 出力の二重化（パラレル/パルス/シリアル出力の3重化）
