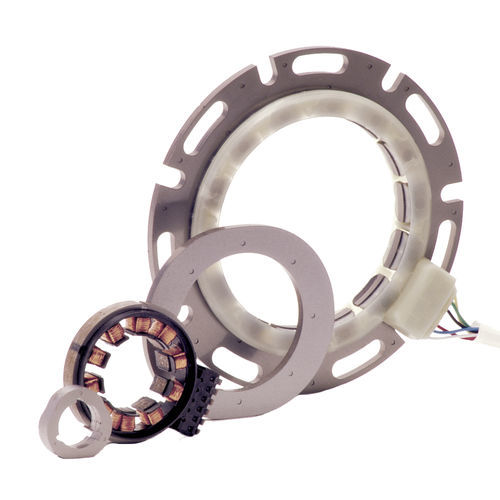

デジタルレゾルバ VR Type (Singlsyn)

超薄型のアブソリュートタイプの角度検出器で、高温、振動、衝撃に強い高信頼性です。 ロータにコイルがないため、信頼性が高く、低コストで製造可能です。ロータコアを特殊な形状に成形し、ステータコアとのギャップ幅を変化させることにより、出力電圧の振幅を変化させることができます。 Singlsynは、内蔵型の超薄型構造のため、最小限のスペースに設置することが可能です。(Singlsynは、VR型レゾルバの当社商標です) 特長 極薄形状 Singlsynは内蔵型であるため、厚みが非常に薄く、最小限の実装スペースを実現しました。 広い温度範囲 -40～＋150℃ 過酷な環境にも強い 振動：196m/sec2 (20G) 衝撃：980m/sec2(100G) 湿度：90%RH以上 高回転数 30,000 min-1 (rpm) （大口径タイプ：12,000min-1） Min. 高い信頼性 電気モーターと同様の構造でありながら、ローターに巻線コイルがないため、高い信頼性を有しています。 絶対位置・絶対速度の検出 R/Dコンバータやスマートコーダとの接続により、Singlsynのアナログ出力信号をデジタル位置（角度）信号に変換することが可能です。位置信号は、電気的1サイクルの範囲内の絶対位置として伝送されます。 ローコスト 従来のレゾルバに比べ、部品点数を1/10に削減し、特に低コスト化を実現しました。
