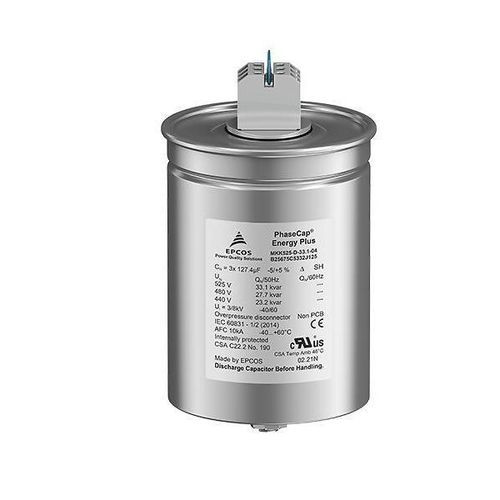

セラミックコンデンサ MKK230 series

ポリマーガスモジュール

概要
PhaseCap Energy Plus シリーズは、実績のある MKK 技術に基づく最新世代の力率改善（PFC）用コンデンサです。長寿命、非常に高い突入電流およびパルス電流耐量、コンパクトな缶形寸法を実現し、産業用 PFC アプリケーションに最適化されています。2 種類のバージョンを用意：ガス封入（シリーズ B25674C*）および半乾式生分解性ソフトレジン（シリーズ B25675C*）。いずれも自己修復特性と三相過圧ディスコネクタを備えています。電圧範囲 230 … 1000 V、出力 5.0 … 60.0 kvar、4 種類の端子タイプにより用途に応じた選択が可能です。

用途

• 自動 PFC 装置、コンデンサバンク
• 個別固定 PFC（例：モータ、変圧器、照明）
• 集合固定 PFC
• 同調／非同調コンデンサバンク
• 動的 PFC

特長

• 堅牢で信頼性の高いコンパクト設計
• 産業用コンデンサの充実したラインナップ
• ウェービーカット＋強化エッジの MKK 技術
• 電圧範囲：230 … 1000 V
• 出力範囲：5.0 … 60 kvar

顧客メリット
コスト

• 高いパッキング密度により設置スペース削減、コンパクトキャビネットを実現
• 据付・配線時間の短縮
• 長寿命により長期的な設備投資コストを削減

電気的性能

• 最大 240,000 時間の超長寿命（温度クラス -40/D）
• 突入電流対応能力 最大 500 · IR
• 高いパルス電流耐量
• 高い長期安定性

機械・保守

• 据付コストの低減
• 通常の運転ではメンテナンスフリー（定期点検推奨）
• コンパクト寸法により高いパッキング密度を実現

安全性

• 自己修復性誘電体
• 三相過圧ディスコネクタ
• タッチプルーフ IP20 安全端子
• 安全な放電：セラミックベース放電抵抗または放電抵抗モジュール（型式により異なる）を標準装備
• cUL 認証（該当する場合）
• B25674C*：乾燥窒素（N2）含浸
• B25675C*：生分解性半乾式樹脂含浸

環境

• PCB フリー、RoHS 準拠

利用可能タイプ / 代表レンジ（抜粋）
定格電圧 (V AC) | 製品 | 相数 | 静電容量 (µF) | 型式レンジ
230 - 690 | PhaseCap Energy resin 3-phase | 3 | 11.8 - 300.8 | MKK230-D-10.0-04 - MKK690-D-8.3-04
230 - 690 | PhaseCap Energy gas 3-phase | 3 | 11.8 - 300.8 | MKK230-D-10.0-03 - MKK690-D-8.3-03
230 - 690 | PhaseCap Energy Plus gas 3-phase | 3 | 11.8 - 300.8 | MKK230-D-10.0-03 - MKK690-D-8.3-03
230 - 1000 | PhaseCap Energy Plus resin 3-phase | 3 | 11.8 - 331.5 | MKK1000-D-15.0-04 - MKK900-D-30.0-04

注意
上記の値は代表的な仕様を示しています。発注前に製品仕様を確認するか、貴社仕様の承認を依頼してください。

技術仕様

• シリーズ：PhaseCap Energy Plus
• 型式バリエーション：B25674C*（ガス封入）、B25675C*（半乾式樹脂）
• 技術：MKK（ウェービーカット、強化エッジ）
• 電圧範囲：230 … 1000 V AC
• 出力範囲：5.0 … 60.0 kvar
• 静電容量レンジ（例）：約 11.8 µF ～ 約 331.5 µF（型式により異なる）
• 相数：三相タイプ
• 想定寿命：最大 240,000 時間（温度クラス -40/D）
• 突入電流対応：最大 500 · IR
• 放電：セラミックベース抵抗または抵抗モジュール（型式により異なる）
• 安全性：自己修復、三相過圧ディスコネクタ、IP20 安全端子
• 認証：cUL（該当する場合）
• 環境：PCB フリー、RoHS
