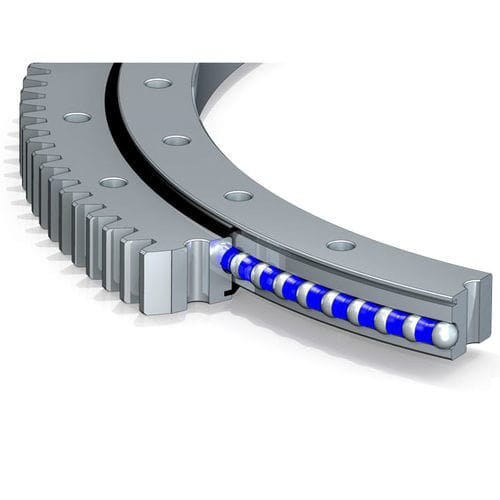

外歯形旋回輪 E.20.C E.20.B

ボール状クロスローラー単列

外歯旋回リングライトバージョン ライトバージョン旋回リング、それは最も一般的なバージョンであり、中/低負荷でシンプルなアプリケーションのために、市場で使用されるバージョン、それは食品機械に十分に使用されています;包装、環境機械。 ボール1列付き外歯旋回リング Tecmaドライブは、コンパクトな構造と軽量に、誘導焼戻し軌道面を持つ2つの回転リングで構成された単列ボールのバージョンの4点接触のボール付き旋回リングを開発し、供給し、それは4点で円軌道上の鋼球とポリアミドまたは金属スペーサを通過します。旋回リングのこの版は軸方向および放射状の力および傾く時を同時に耐えることができますそれらは一般に回転式 converyors、溶接のマニピュレーター、中小クレーン、掘削機および他のタイプの構造機械のような適用で定められています。 二列ボール付き外歯旋回リング 複列ボール付き旋回リングは、使用条件や要求荷重に応じて、直径の異なる上下2列の鋼球で構成されます。このタイプの開いたアセンブリは上下のリング配線管の円弧の角度が大きい軸力および傾くモーメントに抗できる 90° であるので、非常に便利です; 半径力が軸力の 0.1 倍より優秀なとき、配線管をとりわけ設計することを推薦します。そうでなければ、回転リングシリーズの軸方向および放射状の負荷は中型のタワー クレーン、トラックによって取付けられるクレーン、荷を積み、荷を下す機械類、等のためにそれを特に適したようにする構造で比較的大きく、固体です。
