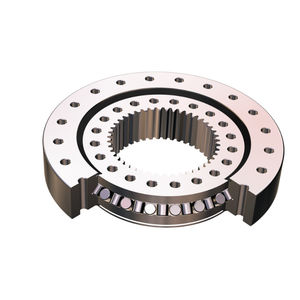

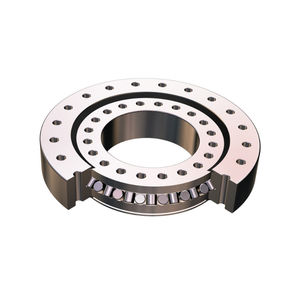

ローラー旋回輪

内径: 216 mm - 1,310 mm
外径: 310 mm - 1,517 mm
幅: 34 mm - 71 mm

... ターンテーブルベアリング（旋回輪ベアリング、旋回ギア、旋回ベアリング、旋回リング、旋回リング） SBI®ベアリングへようこそ。ターンテーブルベアリング（旋回輪軸受）はSBI®の得意分野です。高精度、高速、高品質のベアリングを提供し、航空宇宙、航空、航海、冶金、石油、化学、発電、紙パルプ、繊維、造船、鉱山機械、工学機械、機械、鉄道、自動車、ビール、タバコ、家電、電気・機械製造など多くの分野で広く使用されています。代表的な用途としては、クレーン、掘削機、高所作業台、砲台、レーダー台座、林業機械、農業用車両、監視装置、スキャナー装置、掘削機、クレーン、トンネル掘削機、あるいは運搬機械用の旋回軸受（旋回輪）などが挙げられます。SBI®は、軽量から中型のターンテーブルベアリングと、より高い荷重処理能力を持つ重荷重用ターンテーブルベアリングを提供しています。 旋回輪やターンテーブルベアリングは当社の得意分野です。SBI®の旋回輪軸受は、4点接触玉旋回輪軸受/4点接触玉旋回輪軸受（ターンテーブル・ベアリング）、複列アンギュラー接触玉旋回輪軸受/複列玉旋回輪軸受（ターンテーブル・ベアリング）、クロスローラー旋回輪軸受/クロスローラー軸受（ターンテーブル・ベアリング）などを取り揃えています。 ...

ベルト駆動部を外輪に直付けできるPRTに、更に小さいサイズが登場。ベルトの型はHTD5Mとなります。 外輪に駆動ベルが付いた通常のロータリーテーブルベアリングと同様、内輪は固定され、外輪が動きます。 同時に、特に巾を広くした外リングが稼動を推進します。 潤滑剤・保守不要 組込み済み 軽量で頑丈

内径: 20 mm - 30 mm
外径: 62 mm - 84 mm
幅: 26 mm - 30.5 mm

PRT(ロータリーテーブルベアリング)の最小サイズ20に、平らな表面に直付け可能な正方形フランジタイプが仲間入り。省スペース化が図れます。 取付面への穴あけ不要 取付にスペーサーは不要 4つのねじのみで固定

内径: 150 mm

... HDRTは、HepcoMotions PRT2リング・アンド・トラックシステム固有の利点をすべて提供し、はるかに高い荷重を運搬する能力を備えています。 シリンダーやパイプの検査、スキャニング、または円形の対象物の周囲に精密で正確なガイドを必要とするあらゆるアプリケーションなど、高荷重の回転アプリケーション用に設計されており、リングは最大37.5kN、トラックは最大28kNの高荷重に対応します。 旋回リングの代替 - HDRTは、旋回リングの代替品として、準備、設置時間、メンテナンスの手間を軽減します。 効率的 ...

... ヘプコモーションの大口径リングガイド、セグメント、トラックシステムは、直径、サイズ、高耐荷重に制限がありません。 PRT2固有の利点をすべて提供します。 リングガイド、セグメント、トラックシステムは、直径の上限なく、どのようなサイズでも製造可能です。 柔軟性 - Vエッジ、フラットエッジ（ローラーベアリング用）、一体型ラックは、内部、外部、またはその両方が可能で、用途のニーズに合わせて設計の柔軟性を高めることができます。 設計の自由度 - 標準PRT2システムと同様に、大口径トラックシステムも、左右のベンドを組み合わせて、ホッケースティック型や「S」字型にすることができます。 低メンテナンス ...

内径: 685 mm - 4,860 mm
外径: 525 mm - 4,210 mm
幅: 80 mm - 240 mm

... はじめに 旋回輪は、ターンテーブルベアリングとも呼ばれ、大型機械に回転運動を与える4点接触の薄肉玉軸受である。産業用途での取り付けを容易にするため、旋回輪は外輪と内輪の両方に穴が開いている。取り付けが簡単なため、工具を追加する必要がありません。 タイプ 単列バレーボール旋回環 単列クロスローラー旋回環 二連バレーボール旋回リング 三列ローラー旋回環 軽量旋回環 ボールコラム複合旋回環 どのように使うの？ 産業用旋回ベアリングは、一般に回転運動を行う装置の各軸の端に取り付けます。旋回軸受は、スラスト荷重やラジアル荷重に耐え、低速で回転または連続回転することができます。クレーン、グラブ、フォークリフトのアタッチメントなど、回転と負荷能力を必要とする様々な製品に使用できる、汎用性の高い機器部品です。 なぜ旋回ベアリングが必要なのか？ 旋回輪やターンテーブル・ベアリングは、様々な用途で性能を最適化することができます。強力で汎用性のある旋回輪やターンテーブル・ベアリングは、お客様の業務に多くの利点をもたらします。 用途 様々な建設機械に加えて、旋回ベアリングの適用範囲も徐々に広がっています。 例えば: ...

内径: 200 mm - 4,122.8 mm
外径: 200 mm - 4,879.6 mm
幅: 60 mm - 226 mm

非常に頑丈な機械部品であるFenghe旋回リングは、これらの用途に特に適しています。 私たちのプロセス制御は、ピニオンをセットアップし、生産時間を節約するための非常にシンプルなソリューションをお客様に提供します。

内径: 120 mm - 4,122.8 mm
外径: 280 mm - 5,000 mm
幅: 90 mm - 226 mm

中国の旋回リングベアリングメーカー、掘削機の旋回ベアリング、旋回リングの製造では、Fengheは、最も予想される用途に最適な材料仕様を選択します。これらの材料は、承認された製鉄所で製造されています。

内径: 140, 223, 323 mm
外径: 262, 375, 475 mm
幅: 47, 57 mm

... 特徴 ベアリングタイプ •ローラー付きアルミニウム設計のベアリングアセンブリ 特性• 取り付け準備ができています • クリアランスから自由に予め装填されています 直径範囲 •200〜400mm 詳細 ベアリングタイプLVGは、アルミニウムハウジングと2列の角ころ軸受です 一体型ベアリング要素。 FrankeベアリングアセンブリタイプLVGは、最も高い負荷容量に適しています。 彼らは、高剛性、低回転抵抗および低重量によって説得する。 特徴 FrankeベアリングアセンブリタイプLVGは、ワイヤーレースベアリングを統合したすぐに使用できる完全なベアリングです。 ...

内径: 366 mm - 4,718 mm
外径: 634 mm - 5,282 mm
幅: 148 mm - 270 mm

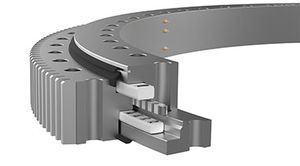

... 3列円筒ころ複合旋回軸受は、主に内輪、外輪、3列のころ（アキシャルころ2組、ラジアルころ1組）、保持器（スペーサブロック）からなり、高い負荷容量と良好な剛性を持つという特徴がある。同時に、取り付け穴とシール用付属品を備えているか、内輪または外輪に歯を備えているため、取り付け構造が簡素化されている。 ...

内径: 366 mm - 4,718 mm
外径: 634 mm - 5,282 mm
幅: 148 mm - 270 mm

... 3列円筒ころ複合旋回軸受は、主に内輪、外輪、3列のころ（アキシャルころ2組、ラジアルころ1組）、保持器（スペーサブロック）からなり、高い負荷容量と良好な剛性を持つという特徴がある。同時に、取り付け穴とシール用付属品を備えているか、内輪または外輪に歯を備えているため、取り付け構造が簡素化されている。 ...

内径: 366 mm - 4,718 mm
外径: 634 mm - 5,282 mm
幅: 148 mm - 270 mm

... 3列円筒ころ複合旋回軸受は、主に内輪、外輪、3列のころ（アキシャルころ2組、ラジアルころ1組）、保持器（スペーサブロック）からなり、高い負荷容量と良好な剛性を持つという特徴がある。同時に、取り付け穴とシール用付属品を備えているか、内輪または外輪に歯を備えているため、取り付け構造が簡素化されている。 ...

内径: 280 mm - 3,500 mm
外径: 400 mm - 4,000 mm
幅: 56 mm - 400 mm

... 旋回環は、機械装置や機械プラントにおいて、構造部品が固定軸に沿って他の部品と対向して回転し、2つの部品間の軸方向および半径方向の連結を保証しなければならない場合に採用されます。旋回環は、その設計によって提供される最大限の剛性によって、連結される構造物の動作荷重を負担し伝達しなければならず、さらに要求される動作精度、動作パラメータの尊重、要求される寿命を保証しなければなりません。このように、旋回輪は基本的な部品であり、その選定は具体的な技術的検討に基づいて行わなければならないことがわかります。エボルメックの技術スタッフは、適切な旋回環を選択するために貴社を支援します。 適用分野：風力発電機、食品工場、鉱業、重機、海洋産業、運輸産業、レーダー・ポジショニング・システム 技術仕様 利用可能な代替品 詳細な説明については、弊社技術部門にお問い合わせください 寸法精度 図面による 走行精度 図面による クリアランス/プリロード 標準または特殊 リングの材質 C45 ...

... 旋回環は、機械装置や機械プラントにおいて、構造部品が固定軸に沿って他の部品と対向して回転し、2つの部品間の軸方向および半径方向の連結を保証しなければならない場合に採用されます。旋回環は、その設計によって提供される最大限の剛性によって、連結される構造物の動作荷重を負担し伝達しなければならず、さらに要求される動作精度、動作パラメータの尊重、要求される寿命を保証しなければなりません。このように、旋回輪は基本的な部品であり、その選定は具体的な技術的検討に基づいて行わなければならないことがわかります。エボルメックの技術スタッフは、適切な旋回環を選択するために貴社を支援します。 適用分野：風力発電機、食品工場、鉱業、重機、海洋産業、運輸産業、レーダー・ポジショニング・システム 技術仕様 利用可能な代替品 詳細な説明については、弊社技術部門にお問い合わせください 寸法精度 図面による 走行精度 図面による クリアランス/プリロード 標準または特殊 リングの材質 C45 ...

... 旋回環は、機械装置や機械プラントにおいて、構造部品が固定軸に沿って他の部品と対向して回転し、2つの部品間の軸方向および半径方向の連結を保証しなければならない場合に採用されます。旋回環は、その設計によって提供される最大限の剛性によって、連結される構造物の動作荷重を負担し伝達しなければならず、さらに要求される動作精度、動作パラメータの尊重、要求される寿命を保証しなければなりません。このように、旋回輪は基本的な部品であり、その選定は具体的な技術的検討に基づいて行わなければならないことがわかります。エボルメックの技術スタッフは、適切な旋回環を選択するために貴社を支援します。 適用分野：風力発電機、食品工場、鉱業、重機、海洋産業、運輸産業、レーダー・ポジショニング・システム 技術仕様 利用可能な代替品 詳細な説明については、弊社技術部門にお問い合わせください 寸法精度 図面による 走行精度 図面による クリアランス/プリロード 標準または特殊 リングの材質 C45 ...

内径: 304 mm - 1,764 mm
外径: 452 mm - 2,171 mm

... 通常、中・重荷重用途に使用される。クロスシーケンスシステムで1列で生産されます。インターナルギアとエクスターナルギアの2種類に大別されます。Ø475 mmからØ2240 mmまでの標準品とは別に、お客様の設計によりØ4200 mmまで製造可能です。 単列ローラーベアリング旋回リング部品とは？ 単列ローラーベアリング旋回リングは2つのグループに分けられます： 内歯車なし 外歯車なし ...

内径: 325 mm - 1,829 mm
外径: 495.2 mm - 2,237.2 mm

... 通常、中・重荷重用途に使用される。クロスシーケンスシステムで1列で生産されます。インターナルギアとエクスターナルギアの2種類に大別されます。Ø475 mmからØ2240 mmまでの標準品とは別に、お客様の設計によりØ4200 mmまで製造可能です。 単列ローラーベアリング旋回リング部品とは？ 単列ローラーベアリング旋回リングは2つのグループに分けられます： 内歯車なし 外歯車なし ...

内径: 1,032, 1,162, 1,372, 1,552, 1,760 mm
外径: 1,397, 1,547, 1,747, 1,947, 2,147 mm

... 三列ローラーベアリング旋回リングは、一般的に高荷重用途に使用されます。アキシャル荷重に最も適したベッドシステムです。内歯車付きと外歯車付きの2種類に大別されます。標準品のØ1397mmからØ2237mmに加え、お客様の設計によりØ4200mmまで製作可能です。 三列ローラーベアリング旋回リング部品とは？ 三列ローラーベアリングの旋回リングは2つのグループに分けられます： 内歯車なし 外歯車なし ...

... 外歯旋回リングライトバージョン ライトバージョン旋回リング、それは最も一般的なバージョンであり、中/低負荷でシンプルなアプリケーションのために、市場で使用されるバージョン、それは食品機械に十分に使用されています;包装、環境機械。 ボール1列付き外歯旋回リング Tecmaドライブは、コンパクトな構造と軽量に、誘導焼戻し軌道面を持つ2つの回転リングで構成された単列ボールのバージョンの4点接触のボール付き旋回リングを開発し、供給し、それは4点で円軌道上の鋼球とポリアミドまたは金属スペーサを通過します。旋回リングのこの版は軸方向および放射状の力および傾く時を同時に耐えることができますそれらは一般に回転式 ...

... 内歯式旋回リング 内歯式旋回リング ライトバージョン ライト版回転リング、それは中/低負荷の簡単な適用のための市場の形態の最も一般的な版そして使用された版、である; それは食糧機械類に十分に使用される; 包装および環境機械類。 ボールの1行と内歯旋回リング Tecmaドライブは、コンパクトな構造と軽量に、誘導焼戻し軌道面を持つ2つの回転リングで構成された単列ボールのバージョンで4点接触のボールの旋回リングを開発し、供給し、それは4点で円軌道上の鋼球とポリアミドまたは金属スペーサを通過します。旋回リングのこの版は軸方向および放射状の力および傾く時を同時に耐えることができますそれらは一般に回転式 ...

... 歯なし旋回リング 歯なし旋回リング ライトバージョン ライト版回転リング、それは中/低負荷の簡単な適用のための市場の形態、最も一般的な版そして使用された版です それは食糧機械類のために十分に使用されます; 包装および環境の機械類。 ボール1列付き歯なし旋回リング Tecmaドライブは、コンパクトな構造と軽量に、誘導焼戻し軌道面と2つの回転リングで構成された一列のボールのバージョンの4点接触のボールの旋回リングを開発し、供給し、それは4点で円軌道上の鋼球とポリアミドまたは金属スペーサを通過します。回転リングのこの版は軸および放射状の力および傾く時を同時に立てることができますそれらは回転式 ...

内径: 304 mm - 1,022 mm
外径: 503 mm - 1,198 mm

... INAの旋回輪は、転がり軸受技術の分野におけるプレミアム製品として世界的に知られています。これらの機械要素は、何度も実証されており、高い負荷容量、多様な用途、高い費用対効果を誇ります。その設計により、1つの軸受でラジアル荷重、アキシャル荷重、傾斜モーメント荷重を確実に支えることができます。そのため、多くの場合、ラジアル軸受とアキシャル軸受の組み合わせからなる軸受配置を、単一軸受に置き換えることが可能です。これにより、隣接構造の設計と軸受の取り付けに必要なコストと作業が、場合によっては大幅に削減されます。 旋回リングは、両側がシールされ、高品質のグリースで潤滑され、潤滑ニップルによる再潤滑が可能で、取り付けが特に簡単です。軸受リングは、ギア歯なしで供給されますが、シンプルな駆動ソリューションを実現するために、外歯または内歯のギア歯があります。 INAの旋回リングは、4点接触軸受およびクロスローラー軸受として設計されています。 ...

... 旋回軸受は、内輪と外輪で構成され、その一方には通常ギアが組み込まれています。両輪の取り付け穴により、隣接する機械部品間を簡単かつ迅速に接続し、最適化された動力伝達を可能にします。軸受軌道面は、転動体、保持器またはスペーサーと組み合わされ、単独または組み合わせで、あらゆる方向に作用する荷重に対応できるように設計されています。 SKFは、特定の用途の要求に応えるため、外径0.1～18 mの様々な設計の標準およびカスタマイズされた旋回軸受を製造しています。 4点接触玉軸受付き旋回軸受 既存のマルチベアリングと置き換える場合にも、最適な経済性と能力を発揮します。 8点接触ボールベアリング付き旋回ベアリング 同じサイズの単列4点接触ボールベアリングと比較して80％の容量増加 クロス円筒ころ軸受を使用した旋回軸受 高い剛性と一定の回転抵抗 ...

内径: 148 mm - 300 mm

... 軽量アルミリング費用対効果の高い回転運動 ALRリングは高強度アルミ合金から機械加工され、耐久性と耐食性に優れたアルマイト処理を施し、魅力的な仕上がりになっています。この表面は、Bishop-Wisecarver DualVeeポリマーガイドホイールとの使用に最適化されています。より強力なDualVeeスチール・ホイールにも適合しますが、リングの摩耗のため、一般的にその使用は推奨されません。 -同サイズのスチール製リングに比べ、最大54%軽量。 ...

... DTシリーズは、外径とボルトサークルの大きさに対して最大の負荷容量を提供するために、Kaydonが独自に開発した8ポイントボールベアリングが特徴です。DTシリーズは、同じ直径とボルトサークルの単列4点設計と比較して、最大80％の容量増加を実現します。しかし、DTシリーズは、3列のローラー設計よりも小さなプロファイルを持っています。 設計の特徴 内部構造は、内輪と外輪の両方に、それぞれ最大限の玉数を持つ2つの深溝ゴシックアーチ軌道面を配置したものである。これにより、ボールが接触する面は8面となり、モーメント、スラスト、ラジアル荷重に優れた性能を発揮します。また、精密加工により軌道面を一致させ、高度な荷重分担を実現しています。また、異物混入を防ぐため、シールを装備しています。 入手性 DTシリーズベアリングは、ベアリング保持用の穴パターンと内部または外部ギアなどの駆動機構を完全にカスタマイズして注文生産される。 用途 DTシリーズのベアリングは、以下のようなヘビーデューティー用途に使用されています。 ...

内径: 1,103 mm - 2,030 mm
外径: 1,461.6 mm - 2,032 mm

... 単列、二列、三列、本当に小さな設置スペースでトップロード、均等な負荷分散のためのトップ要件。 ローラー旋回リング3連 レースウェイ直径1,250 mmから4,750 mmまで 最大傾斜モーメント 1,735 kNm～48,351 kNm ...

... 2 列角コンタクトローラリング 2 列小径ローラをレースウェイに組み込むことで、この新型モデル（RW228）に組み込まれたローラの数は、クロスローラリングモデルRUの約 5 倍です。 コンパクトさを維持しながら、より高い剛性と精度、低トルクを実現します。 さらに、統合構造の内輪と外輪には取り付け穴があり、製品を機械に直接取り付けることができます。 ...

... RTBシリーズは、ユニテックベアリングによって製造され、高精度、剛性、信頼性を備えた軸受 ／ ラジアルベアリングを組み合わせたものです。 高い傾きモーメントを提供する能力を持つ非常に高い軸方向の剛性があります。これは通常、回転、位置決め、テーブル、フライスヘッドの索引付けに推奨されます。 ...

... 旋回ベアリング-特別な設計： 当社の旋回ベアリングの配送プログラムは、以下の特別な設計で構成されています（特に）。 個々の非標準設計は、特殊な条件や用途（極端な温度、ほこりや汚れへの暴露、旋回ベアリング 吊り下げ継手、高負荷、トルク、回転速度）。 すべての要件は、当社の設計エンジニアと詳細に議論することができます。 当社の特別なソリューションの概要： -センタ付き精密ベアリング -プリロードベアリング -ネジの数が増加したタイプ -スチールまたは真鍮ケージとスペーサー -塗料コーティング、亜鉛コーティングまたはクロメートなどの 特殊表面処理）-特殊シール（耐薬品性 ...

... ベアリングの最も一般的な使用方法 - タイプ 7000 三列ローラーベアリングのタイプ 7000 は海洋および鉱山工業で大抵使用されます ...

内径: 125 mm - 2,914 mm

... 傾斜力などのアキシアル荷重やラジアル荷重を吸収するように設計された単列・複列のローラーベアリング製品を取り揃えています。旋回環の両側にはシールが施されており、転動体を埃や異物から守り、グリースの漏れを防ぐことができます。 TGBグループ・テクノロジーズは、過酷な条件下で使用されるモーションソリューションを製造しています。特殊な防錆処理、重工業（オフショア）向けの特殊な表面コーティング、軌道面や内歯の硬化目的や対策などを施すことができます。 ご相談の上、あらゆる旋回リングに対して、EN10204規格で言及されている証明書（証明書2.2、3.1、3.2）に準拠した認定材料を提供することができます。 TGBグループ・テクノロジーズは、旋盤やソリューションを必要とするお客様のために設計・製造することができます。経験豊富な技術者チームが、お客様が最適なソリューションを選択するお手伝いをいたします。 最適なソリューションを選択・設計するために、技術的な特性に関する可能な限り詳細なお問い合わせを、当社の技術部門（info@tgbgroup.es）までお送りいただければ幸いです。また、お電話でのお問い合わせも承っておりますので、お気軽にお問い合わせください。 旋回リングは、建設機械、プラットフォーム、クレーン、アクセサリー、解体機器、包装機器、食品加工機器、ターンテーブル、衛星アンテナ、トレーラーなどの用途に使用されます。 ...

内径: 120 mm - 4,222 mm
外径: 260 mm - 10,000 mm
幅: 60 mm - 226 mm

... 旋回ベアリングは、通常、重いが遅い回転または遅い振動の荷重を支える回転軸受です。通常、従来のクレーン、スイングヤダー、水平軸風車の風向きプラットフォームなどの水平プラットフォームです。 （「スルーする」とは、場所を変えることなく回転することを意味します。） 他の転がり軸受と比較して、旋回ベアリングは断面が薄く、多くの場合 1メートル以上の直径で作られています。Falkirk Wheelの旋回ベアリングは直径 4メートルで、3.5メートルの車軸に適合します。 旋回ベアリングは、多くの場合、2 ...

内径: 265 mm - 574 mm
外径: 751 mm - 1,046 mm
幅: 50 mm - 90 mm

高負荷容量 頑丈なベアリング用途向けの高剛性 低摩擦 長い耐用年数 表面保護と耐食性 次の機器で広く使用できます。 金属加工設備 風力タービン トンネルボーリングマシン 掘削機 林業車両 鉄道車両 ドッククレーンとデッキクレーン 移動式クレーン 水処理装置 ボトル充填システム マテリアルハンドリング キャビン 海のブイ スタッカー/リクレーマ 監視システム（レーダー、カメラなど） 医療機器 潮力タービン

外径: 5,050 mm

... Galbiatiグループは、主に粉砕キルンやミルを目的とした2つの大型ライディングリングとトラニオンローラーの完全な供給を実現しました。 ライディングリングの技術的詳細 材質：焼入れ焼戻し42CD4鋼 総重量：110トン 以下の写真は、最終顧客への出荷前の2つのライディングリングとトラニオンローラーです。 ...
