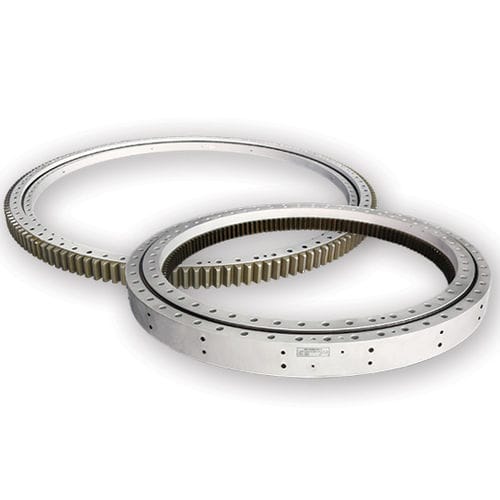

内歯形旋回輪 Slewing Bearing
歯無し外歯形ボール状

内歯形旋回輪
内歯形旋回輪
内歯形旋回輪
内歯形旋回輪
内歯形旋回輪
内歯形旋回輪
内歯形旋回輪
内歯形旋回輪
お気に入りに追加する
商品比較に追加する


特徴

内歯形, 歯無し, 外歯形
転動体
ボール状, ローラー
形状
単列, 4点接触, 2 列
応用
風力タービン用
その他の特徴
重量物用, オーダーメイド
外径

最少: 260 mm (10.236 in)

最大: 10,000 mm (393.701 in)

最少: 60 mm (2.362 in)

最大: 226 mm (8.898 in)

内径

最少: 120 mm (4.7 in)

最大: 4,222 mm (166.2 in)

詳細

旋回ベアリングは、通常、重いが遅い回転または遅い振動の荷重を支える回転軸受です。通常、従来のクレーン、スイングヤダー、水平軸風車の風向きプラットフォームなどの水平プラットフォームです。 (「スルーする」とは、場所を変えることなく回転することを意味します。) 他の転がり軸受と比較して、旋回ベアリングは断面が薄く、多くの場合 1メートル以上の直径で作られています。Falkirk Wheelの旋回ベアリングは直径 4メートルで、3.5メートルの車軸に適合します。 旋回ベアリングは、多くの場合、2 列の転がり要素を使用します。 多くの場合、内輪と軸方向にクランプする 2 つの外輪「半分」などの 3 つのレース要素を使用します。 旋回ベアリングは、多くの場合、ベースに対してプラットフォームを駆動するために使用される内側または外側のレースと一体化されたギア歯で作られています。 連続的に回転するのではなく、往復する他のベアリングについては、潤滑が困難な場合があります。 連続的に回転するベアリング内に構築されたオイルウェッジは、旋回の停止開始モーションによって破壊される。 代わりに、ポンプ油の流れを伴う静水圧軸受を使用することができる。 TMBは長年にわたり風力発電と建設機械の使用において旋回を供給し、世界市場での旋回ベアリングのトップ2にランクしています。

---

カタログ

TMB Catalog
TMB Catalog
249 ページ
