精密軸受

内径: 30 mm - 110 mm
外部の直径: 55 mm - 180 mm
幅: 13 mm - 28 mm

精密ボールベアリング 精密ボールベアリングは、航空宇宙、医療、工作機械、ロボット産業、その他一般産業を含む、さまざまな市場における高精度が要求される利用例で使用されます。

外部の直径: 10 mm - 150 mm

アンギュラコンタクト Timken®アンギュラコンタクトボールベアリングは、組み合わせラジアルおよびアキシアル荷重用に設計されています。単列ベアリングは、一方向の高スラスト容量を受けます。いくつかの単列ベアリングは、最大性能を発揮するためにデュプレックス取り付け用に特に設計されています。複列Conradベアリングは、両方向のスラストを受けることができます。 設計の特性 アンギュラコンタクトベアリング軌道面およびショルダの特殊なジオメトリは、高いアキシアル荷重を支えるボールコンタクト角度を作成します。 拡張されたオプションには、付加的な耐腐食性のための特殊潤滑油、保持器材料、プリロードおよびコーティングが含まれます。 利用例 アンギュラコンタクトボールベアリングは、次のような高速、高精度アプリケーションで使用するために設計されています。 農業機械 化学工業 一般産業 電力会社

外部の直径: 127 mm - 304.8 mm
幅: 6.35 mm - 19.05 mm

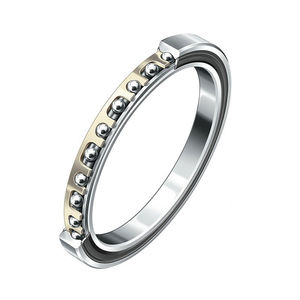

Timkenの精密薄型ベアリングラインは、標準ステンレス鋼またはクロム鋼構成で高い精度と低いプロファイル設計を提供します。このラインには、特別な利用要件を満たすために特殊な機能を備えた深溝およびアンギュラコンタクト構成が含まれます。 設計の特性 精密公差 – 高い動作精度のためのABEC 5F（ISO P5）またはABEC 7F（ISO P4）を満たします。 材料選択 – 標準提供品には440Cステンレス鋼および52100クロム鋼が含まれます。 超仕上げされた軌道面 ...

... NTNでは、主軸用のスラスト軸受を用意しています。高アキシャル剛性の5629、5620シリーズ(接触角60°)と、内部構造を最適化したアキシアル荷重用高速複式アンギュラ玉軸受HTA U(A)シリーズ(接触角40°、30°)を用意しています。これらの軸受は、NN30、NN49、NNU49シリーズの複列円筒ころ軸受と組み合わせて使用します（マッチした軸受は同一内径、同一外径のものに限ります）。 ...

... 複列円筒ころ軸受には、NNとNNUの2つのタイプと、30と49の2つのシリーズがあります。 NNタイプの軸受のころは、内輪のリブによってガイドされる。NNタイプの軸受は、内輪のリブでローラーがガイドされ、NNUタイプの軸受は、外輪のリブでローラーがガイドされる。 軸受の内径には、テーパ穴（軸受の半径方向の内部すきまを調整できる）と標準的な円筒穴がある。 軸受には、標準タイプと高速タイプのHSの2種類があります。標準品の保持器は真鍮削り出しです。 単列円筒ころ軸受には、高速タイプのN10HSタイプと超高速タイプのN10HSRT6タイプの2種類がある。 N10HSタイプは、高強度の真鍮削り出し保持器を採用し、N10HSRタイプは、特殊な保持器を採用している。 N10HSRタイプの軸受は、特殊樹脂成形保持器を採用し、グリース潤滑と空気油潤滑の両方に対応しています。また、環境に配慮したN10HSLT6タイプは、高速タイプのN10HSRT6タイプのバリエーションであり、空気油潤滑のみで使用可能である。 ...

... HSEタイプは、耐摩耗性や耐焼付き性を大幅に向上させた特殊な材料と特殊な表面改質技術を採用しています。 さらに、内部設計の最適化により、高速・高剛性・高信頼性を実現しています。 最大dmn値は2.2Mio.rpm×mmを実現しています。 ...

内径: 8 mm - 30 mm
外部の直径: 22 mm - 55 mm
幅: 7 mm - 13 mm

内径: 17 mm - 60 mm
外部の直径: 47 mm - 120 mm
幅: 15 mm - 20 mm

... ACBBは、アンギュラコンタクト玉軸受の略称です。接触角が異なるため、高いアキシャル荷重にも対応できます。TPI標準玉軸受は、工作機械の主軸など、高い振れ精度が要求される用途に最適なソリューションです。 内輪と外輪 転動体と軸受輪の間にかかる強い圧力に耐えられるよう、炭素とクロムを含有する標準玉軸受鋼を選択し、硬化させました。 内輪と外輪の炭窒化は、多くのTPIボールベアリングのサプライヤーにとって基本的な焼入れ工程である。この特殊な熱処理により、軌道面の硬度が上がり、それに応じて摩耗が減少します。 超清浄鋼は、現在TPI標準ボールベアリングのいくつかの製品シリーズで利用可能で、それに応じてより高い耐摩耗性が得られます。 転動体 高精度な鋼球により、TPIの標準玉軸受は最高の精度と安定性を実現しています。このことは、高速回転時の性能にも反映されます。 セラミックボールは、厳しい使用条件下での追加オプションです。極端な高速回転、ヘビーデューティーな用途、運転中の高熱発生など、セラミックボールが役立つ場面があります。 ケージ 高度に設計された保持器の配置により、優れた特性を実現しました。 高回転、安定した温度上昇の要求に対応するT1ケージ。 T2ケージは、低騒音であるが、高回転時の温度上昇が比較的大きい。 T3ケージは、T2ケージを改良したもので、高回転に対応するだけでなく、低回転でも低騒音を維持することができる。 ...

内径: 17 mm - 60 mm
外部の直径: 47 mm - 120 mm
幅: 15 mm - 20 mm

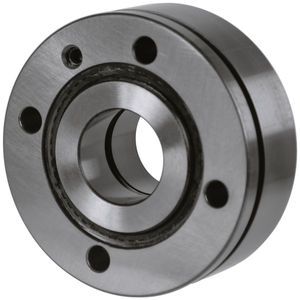

... ボールねじベアリング（BSベアリング）シリーズは、より小さなボール数を最大限に生かし、I/RとO/Rを太く、接触角を60°に設計しています。この設計により、標準的なボールベアリングと同様に、他のTPIアンギュラコンタクトベアリングシリーズよりも高いアキシャル剛性を得ることができます。 HBSは、プラスチック射出成形機などの高荷重用途に対応するために設計されたベアリングである。HBSベアリングは、プラスチック射出成形機などの高荷重用途に対応するために開発されたベアリングで、BSベアリングと比較して、比較的高い定格荷重と剛性を有しています。 内輪・外輪 TPI ...

内径: 10 mm - 100 mm
外部の直径: 26 mm - 150 mm
幅: 8 mm - 24 mm

... 高速玉軸受は、転動体を小さくすることで、標準設計よりも高い回転速度に耐えられるようにした軸受です。 内輪・外輪 転動体と軸受輪の間の強い圧力に耐えられるように、炭素とクロムを含有する標準軸受鋼を選択し、焼入れを行いました。 内輪、外輪ともに炭窒化処理を施し、TPI高速玉軸受の基本的な焼入れ工程としている。この特殊な熱処理により、軌道面の硬度が上がり、摩耗が少なくなる。 TPIボールベアリングの一部の製品シリーズでは、超清浄鋼を使用し、より高い耐摩耗性を実現しています。 転動体 高精度の鋼球により、TPIの高速ボールベアリングは最高の精度と安定性を実現しています。このことは、高速回転下でのベアリングの性能にも反映されます。 セラミックボールは、厳しい使用条件下での追加オプションです。高速回転、高負荷、高発熱などの過酷な使用条件下では、セラミックボールが威力を発揮します。 ケージ 高度に設計された保持器の配置により、優れた特性を実現しました。 高回転、安定した温度上昇の要求に対応するT1ケージ。 T2ケージは、低騒音であるが、高回転時の温度上昇が比較的大きい。 シール 非接触型シールは、高速度ボールベアリングの一般的な保護機能を提供します。高速度ボールベアリングへの液体汚染の侵入を防ぐことはできません。トルク、制限速度は開放型と同じです。 ...

内径: 100 mm - 670 mm
外部の直径: 150 mm - 900 mm
幅: 24 mm - 112 mm

... 高精度と優れた高速性能を実現するために設計されています。アンギュラコンタクト玉軸受は、アキシアルとラジアル両方の複合荷重を受けるように設計されています。 アンギュラコンタクト玉軸受は、使用時に軌道と玉の間に接触角が形成されるように設計されている。このタイプのベアリングの主な設計上の特徴は、リングレースの一方または両方が、他方よりも肩の高さを低くしていることです。このタイプのベアリングが正しく機能するためには、スラスト荷重を加えて組み立てる必要があります。この荷重（予圧）により、内輪、玉、外輪の間に接触線（接触角）が形成される。予圧は、ベアリングに組み込まれている場合と、アセンブリに挿入されたときに発生する場合があります。接触角は、15°から40°の間で、ベアリングの軸に垂直な線に対して測定されます。アンギュラコンタクトベアリングは、重いスラスト荷重と中程度のラジアル荷重に耐えられる一方向のスラストベアリングである。 アンギュラコンタクトベアリングを探すときに考慮すべき重要な寸法は、設計単位の内径、外径、外輪幅です。 ...

内径: 100 mm - 1,480 mm
外部の直径: 150 mm - 1,849.74 mm
幅: 24 mm - 1,100 mm

... スラストカラー、平行またはテーパー内径、潤滑穴や潤滑溝などの特徴があります。ローラーと軌道面が線接触しているため、ラジアル負荷能力が高いのが特徴です。ラジアル荷重や衝撃荷重が大きい場合に適しています。 円筒ころ軸受は、ラジアル荷重が大きく、スラスト荷重は中程度であることが特徴です。 円筒形のローラーを使用していますが、真の円筒ではありません。その代わりに、応力集中を軽減するためにクラウニングやエンドリリーフが施されている。このため、摩擦が少なく、高速回転が可能である。円筒ころ軸受には、RBEC（Roller ...

内径: 90 mm
外部の直径: 115 mm
幅: 13 mm

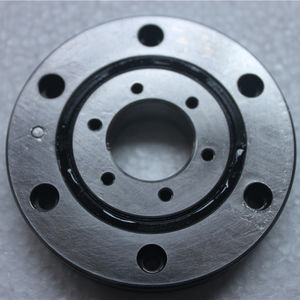

... 1.高い剛性 柔軟な回転 正確な位置決め クロスローラ・ベアリングは、円筒ころを隣接するころと直角に配置し、90°のV溝で、ころと溝が線接触し、荷重がかかったときにリングところの弾性変形が小さく、高剛性です。ローラーが斜行するのを防ぐためにスペーサーまたは保持器によって互いに分離され、ローラー間の摩擦は、柔軟な回転と作業速度を向上させる。 2.簡単な操作と取り付け 外輪と内輪が一体となったタイプ、ローラー通し穴付きタイプなど、操作や取り付けが非常に簡単です。 3.アキシアル、ラジアル、傾斜モーメントの荷重を実現。 90°V溝の構造で、円筒ころを隣のころと垂直に配置し、ラジアル、アキシアル、モーメントの全方向荷重を1つの軸受で受けられる設計です。 4.設置スペースを節約 クロスローラリングは、内輪と外輪の寸法が最小でありながら高い剛性を実現しているため、産業用ロボットの関節や旋回装置、マシニングセンタの旋回台、マニピュレータの回転装置、精密回転テーブル、医療機器、測定器、IC製造機などの用途に最適である。 ...

... RU42UUCC0.P5 高精度交差ころ軸受、内輪一体型外輪と 内輪内径：20mm 外径：70mm ローラーピッチ円径：41.5mm 幅：12mm rmin：0.6mm 基本静定格荷重、ラジアル：C = 7.35kN 基本動的定格荷重、ラジアル：C0 = 8.35kN 質量： 0.29kg 主な用途：工作機械、溶接ロボット、油圧マニピュレータ、半導体、垂直加工センター、垂直複合研削盤、DDモータ、精密自動回転ステージのインデックステーブル旋回ユニット。 ...

内径: 30 mm - 800 mm
外部の直径: 55 mm - 1,030 mm
幅: 10 mm - 100 mm

... クロスローラー軸受には、内輪や外輪を2つに分割した構造、内輪と外輪を一体化した剛性の高い構造など、さまざまな構造があります。二股に分かれた構造は、工場でボルトやリベットで固定され、輸送や取り付けの際に分離しないようになっています。ローラーが十字に配置されているため、1組の「クロスローラーリング」だけで全方向の荷重に耐えることができ、剛性は従来比3～4倍となる。同時に、クロスローラリングの内輪または外輪が2つの構造に分かれているため、軸受隙間の調整が可能であり、予圧を加えても高精度の回転運動が得られます。さらに、その特殊な構造から、通常、産業用ロボットの関節用軸受として使用されています。THB-bearingsはプロのクロスローラーベアリングサプライヤーとして、自社でクロスローラーベアリング工場を持ち、製品の品質を保証しています。私たちは、クロス円筒ころ軸受とクロス円すいころ軸受を含む2種類のクロスローラーベアリングを高品質で提供することができます。下記より詳細をご確認ください。 RAタイプ（外側のセミリング2個と超薄肉の内輪を持つタイプ） RAシリーズの外輪は2つのセミリングを持ち、内輪はそれぞれ一体型となっています。リングは限界に近い薄さなので、機構の重量を効果的に軽減することができます。ベアリングシートとサイドコンプレッションフランジの両方を軽量化することができます。このシリーズは、ロボットの手の回転関節に最も適しています。 ...

... エボルメック精密クロスローラベアリングは、最高レベルの回転精度と剛性を実現し、かつ省スペース、省資源を実現するために設計されたベアリングです。このベアリングは、2組のトラックとローラーが直角に組み合わされ、ローラーの面が交互に反対方向に配置されていることが特徴です。高い傾斜モーメントを支えることができるクロスローラベアリングは、ボーリングマシンや立形研削盤などの工作機械用ロータリーテーブルに最適です。特に、スペースが限られている場合や、回転体の重心をできるだけ低くすることが要求される揺動用途やスタンドに適しています。 技術仕様 利用可能な代替品 詳細については、弊社技術部門にお問い合わせください。 寸法精度 P4 ...

内径: 80 mm - 1,030 mm
外部の直径: 146 mm - 1,300 mm
幅: 35 mm - 145 mm

... ラジアルスラスト玉軸受YRT、YRTS、アンギュラコンタクトスラスト玉軸受ZKLDFは、複合荷重のアプリケーションに対応した組立可能な精密軸受です。ラジアル荷重、アキシャル荷重、傾斜モーメントをクリアランスなしで吸収し、回転テーブル、ドリルヘッド、電圧インバータなどの高い動作精度が要求されるサポートシステムに特に適しています。 ...

内径: 100 mm - 560 mm
外部の直径: 150 mm - 820 mm
幅: 37 mm - 195 mm

... 転がり軸受には多くの形状や種類があり、それぞれに固有の特徴があります。標準軸受の全体的な寸法と構成は、国際規格によって定義されています。したがって、機械の設計においては、可能であれば標準ベアリングを採用することが望ましいと言えます。エボルメックでは、機械の種類、アプリケーションや機能の種類に応じて、標準的なベアリングを提供することができます。 ...

安価で、角度ずれの補正やルーズフィット補正が可能 不適切なシャフトとハウジングの嵌合は、ベアリングの耐用年数を著しく減少させます。従来の深溝玉ベアリングを使用するためには、品質基準(H6等)を確保するために、常に高い精度を必要とします。 このレベルの品質を成形工程で満たすことは難しく、通常、さらなる旋削、フライス加工、及び、研削工程が必要となります。 公差補正ベアリングは、そのような工程を削減します。かなりの高速回転用途を除き、弊社の公差補正ベアリングを使用することで、そのような工程を削減できます。 弊社の補正ベアリングは、お客様の用途に応じ、公差を部分的に補正することで、コストダウンを実現します。 弊社の補正ベアリングは、用途に応じて、シャフトとハウジングの形状公差0.1mm ...

弊社は、培ってきた技術を活かし、お客様のご要望に応じた高品質の製品やソリューションを提供します。nbsp; どのような課題が発生しても、満足できるソリューションを提供します。ぜひお問い合わせ頂き 、弊社の技術力をご確認下さい。＆nbsp; カスタマイズソリューション ローラークラッチベアリング エネルギー吸収するブロック構造 リフターブレーキ向け主要部品 操作性と利便性の向上により、お客様のシートに貢献 最小保持トルク120Nm

内径: 5 mm - 120 mm
外部の直径: 13 mm - 180 mm
幅: 4 mm - 28 mm

... GMNは、標準サイズS、SM、KHのスピンドルボールベアリングで、サイズ、タイプ、デザインの完全な範囲を提供します。 GMNは、その幅広い製品群に基づいて、様々な操作関連の要件に対応する高品質でコスト効率の高いスピンドルベアリングソリューションを提供します。 スピンドルボールベアリングの一般的な特徴 以下の特性は、すべての標準サイズと、潤滑および分離可能なスピンドルボールベアリングに適用されます。 公称接触角15°～25 力はこの接触角で1つの軌道面から別の軌道面に伝達される。 ...

内径: 5 mm - 40 mm
外部の直径: 16 mm - 80 mm
幅: 5 mm - 18 mm

... 高精度ラジアル溝玉軸受は、2方向のアキシャル荷重を支えるが、設置スペースの関係でスピンドル軸受が使用できない場合や、回転体に対して最適なガイドが必要だが、回転数はそれほど重要でない場合に使用することが推奨されます。 GMNは、負荷能力および設置スペースに応じて、DIN 625に準拠したサイズ60および62の深溝玉軸受を提供しています。 また、保持器、潤滑剤、カバーの種類も豊富で、あらゆる用途に対応することが可能です。 ユニバーサルに展開可能 ...

内径: 5 mm - 120 mm
外部の直径: 13 mm - 180 mm
幅: 4 mm - 24 mm

... GMNは、高精度なスピンドルと深溝玉軸受を製造するために、すべての部品と機械加工工程に高品質の材料のみを使用しています。最高の品質が、GMN製品の可能な限り最高の性能効率と長寿命を保証します。GMNのボールベアリングは、継続的な開発プロセスにより、常に改良され、その技術特性は進化を続けています。 GMNボールベアリングの内輪と外輪は、高品質のベアリングスチール（クロム鋼）、100 Cr 6で作られています。 ご要望に応じて、特殊鋼での設計も可能です。 ...

内径: 1.5 mm - 10 mm
外部の直径: 4 mm - 19 mm
幅: 1.8 mm - 7 mm

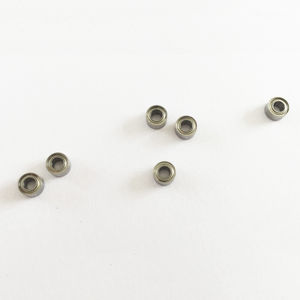

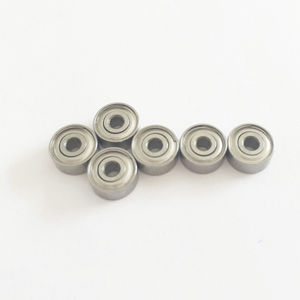

ラジアルベアリングは最も一般的な軸受であらゆる範囲の精密回転機構部に使用されております 工作機械・ ワイヤーガイド 半導体実装装置・ボールネジ軸受

内径: 4 mm - 10 mm
外部の直径: 12 mm - 26 mm
幅: 4 mm - 8 mm

... アンギュラベアリングは、ラジアル荷重とアキシャル荷重を同時に受け止めることができる精密ベアリングです。軽荷重から中荷重まで低トルクで対応できるというメリットがあり、ミニチュア分野で広く使用されています。2つの軸受を1つのセットで使用することで、適切な予圧を保持することができます。主にボールねじや主軸を回転させるサポートベアリングユニットに使用されています。 工作機械、ワイヤーガード 半導体製造装置、ボールねじ軸受ベルト搬送機構 ...

内径: 25 mm
外部の直径: 75 mm
幅: 28 mm

... 複列アンギュラコンタクトボールベアリング、精度クラスP5。 用途：ボールねじ ...

... 高精度アンギュラコンタクト2列軌道玉軸受。ステンレス製、セラミック製転動体、フォーライフ潤滑。 ...

... リノギア玉軸受は、あらゆる方向からの高アキシアル荷重、高ラジアル荷重に対応し、市場の様々な用途に適応することができます。レノギア玉軸受は、サイズが大きく、高速回転が可能です。 リノギアでは、お客様や業界のニーズに合わせ、4点接触の玉軸受を製造しています。これらは単列ラジアルアンギュラ玉軸受で、軌道面は両方向のアキシャル荷重を支えるように設計されています。 カスタマイズ玉軸受 リノギアでは、ボールベアリングの幅広いモデルを取り揃えており、あらゆるニーズや技術仕様に対応し、高精度と高性能を保証します。 ...

... リノギア玉軸受は、あらゆる方向からの高アキシアル荷重、高ラジアル荷重に対応し、市場の様々な用途に適応することができます。レノギア玉軸受は、サイズが大きく、高速回転が可能です。 リノギアでは、お客様や業界のニーズに合わせ、8点接触のボールベアリングを製造しています。複列ラジアルアンギュラ玉軸受は、軌道面が両方向のアキシャル荷重を受けるように設計されています。 カスタマイズボールベアリング リノギアでは、ボールベアリングの幅広いモデルを取り揃えており、あらゆるニーズや技術仕様に対応し、高精度と高性能を保証します。 ...

... リノギア複列玉軸受は、高荷重を支える能力に対するより高い要求を満たすように設計されており、非常に厳しい使用条件下でも精度と高い性能を保証します。 リノギアでは、幅広いボールベアリングモデルを取り揃えており、あらゆるニーズや技術仕様に対応し、高精度と高性能を保証します。 ...

内径: 150 mm - 750 mm
外部の直径: 210 mm - 950 mm
幅: 28 mm - 112 mm

... 単列アンギュラ玉軸受：工作機械主軸、高周波モーター、タービン、遠心分離機、ミニカー前輪、デフェレンシャルピニオンシャフト 複列アンギュラ玉軸受：オイルポンプ、ルーツブロワー、すべてのタイプのトランスミッション、燃料噴射ポンプ、印刷機械 接触ボールベアリングの限界速度は十分に高く、放射状に耐えることができ、軸負荷はまた、純粋な軸 load.its 軸負荷能力が接触角によって決められた、接触角の増加と共に増加することができます 単一のアンギュラー玉軸受は、1 つの方向からの軸荷重を負担することができます、ラジアル荷重を負担する場合、追加の軸力を引き起こす、対応する逆 ...

内径: 150 mm - 1,000 mm
外部の直径: 225 mm - 1,170 mm
幅: 73 mm - 160 mm

... 単列アンギュラ玉軸受：工作機械主軸、高周波モーター、タービン、遠心分離機、ミニカー前輪、デフェレンシャルピニオンシャフト 複列アンギュラ玉軸受：オイルポンプ、ルーツブロワー、すべてのタイプのトランスミッション、燃料噴射ポンプ、印刷機械 接触ボールベアリングの限界速度は十分に高く、放射状に耐えることができ、軸負荷はまた、純粋な軸 load.its 軸負荷能力が接触角によって決められた、接触角の増加と共に増加することができます 単一のアンギュラー玉軸受は、1 つの方向からの軸荷重を負担することができます、ラジアル荷重を負担する場合、追加の軸力を引き起こす、対応する逆 ...

内径: 20 mm - 350 mm
外部の直径: 70 mm - 540 mm
幅: 12 mm - 45 mm
