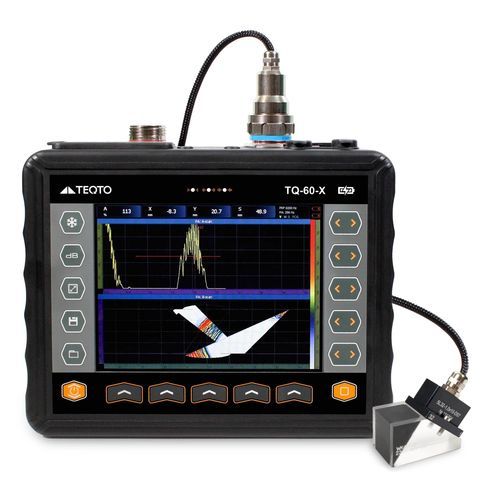

超音波欠陥検出器 TQ-60-X

マルチ変換器

TQ-60-Xは、2台の64チャンネルフェーズドアレイプローブと、ローラースキャナーやPA+TOFD複合スキャナーを含む様々なスキャナーとの同時操作用に設計された高性能超音波探傷器です。Sスキャンのリフレッシュ・レートは100Hzで、両側から毎分最大6～9メートルの高速溶接検査が可能です。また、最大2チャンネルのTOFDにも対応しており、世界的な検査基準に適合しています。古典的な欠陥検出モードも搭載されています。高度なソフトウェアパッケージにより、自動データ収集、画像処理、3D可視化を行い、詳細な評価を行うことができます。フェーズドアレイとTOFD技術を使用した溶接検査2Dスキャナーによる自動スキャン金属構造物の欠陥検出複雑な形状の高速・高解像度検査スキャン後の3D解析とレポート作成操作上の利点：肉厚差、キャップビード寸法、熱影響部幅を含む、完全な溶接形状の定義に対応スキャナ上でのプローブの位置決めが明確なユニバーサル構造で、統一スキャンへの正確なデータ整列を実現各フェーズドアレイプローブに対して、最大4つの検査グループを設定可能複数のスキャンタイプによる高解像度イメージング： - クラシックSスキャン - 固定アングルLスキャン - 複合LSスキャン（ビームスイングとアパーチャ移動を伴う複合Sスキャン）プローブ特性：フェーズドアレイ（PA）チャンネル：ジェネレータ構成：16:128（オプション32:128）励起電圧：±75VPパルスタイプ：無線パルス同期：位置エンコーダーまたは時間ゲイン：0～80dB（0.5dBステップ）動作周波数範囲：500kHz～20MHz500 kHz - 20 MHzサンプリング・レート: 100 MHzADC分解能: 100 MHz100 MHzADC分解能：10ビットデータ分解能16ビット信号記録各波形のデジタル記録最大Aスキャン長：最大10,000ポイントパルス繰り返し周波数：最大20 kHz：最大20kHz焦点法数：最大1024感度レベリング：角度と深さによる2D（TCGレンジ60dB、最大50dB/μsのスロープを持つ32ポイント）フォーカスタイプ：深度、パス、距離、オートデシメーション：1:1/1:128シングルエレメント（従来型UT）チャンネル:チャンネル数:2独立励起電圧:±200 VO動作周波数範囲:500 kHz - 20 MHz500 kHz - 20 MHzサンプリングレート: 100 MHzゲイン: 0-110100 MHzゲイン: 0-110 dB (ステップ: 0.1 / 0.5 / 1 / 2 / 6 dB)処理モード：A-スキャン、B-スキャン、TOFDConnectors：4 x Lemo 000Exploitation:各グループにスキャンコンストラクタを内蔵し、セットアップの柔軟性を向上リアルタイムおよびスキャン後の欠陥分析により、スキャナを即座に調整可能技術仕様:ストレージ：USBフラッシュまたはイーサネット（10/100 Mbps）USBポート：データファイルサイズ：最大300 MBS標準スキャン速度：6～9 m/分スキャン長：5000測定ディスプレイ：8.5インチTFT、800 x 600、太陽光用コントラストモード電源：交換可能なバッテリー2個、最大12時間稼動外部電源：220 V AC動作温度範囲：-35 °C～+50°CD寸法：280 × 245 × 100 mm280 × 245 × 100 mm重量：2.5 kg（バッテリーを含む）配送セット：TQ-60-X探傷器本体充電式バッテリー2個バッテリー充電器電源（AC220 V）USBストレージ装置輸送用ケースクイックスタートガイド校正ブロック（オプション）PC解析用ソフトウェアパッケージ頑丈な輸送用ケース製品詳細 - アクセサリ（schema.orgより）：フェーズドアレイ探傷器本体充電式バッテリー2個バッテリー充電器電源（AC220 V）USBストレージ装置クイックスタートガイド校正ブロック（オプション）PC解析用ソフトウェアパッケージ頑丈な輸送用ケース製品詳細 - アクセサリ（schema.orgより):フェーズドアレイプローブ(各種構成)TOFDプローブキットローラースキャナーPA+TOFDコンビネーションスキャナー校正ブロック外部モニター(オプション)エンコーダーケーブル特徴・技術仕様:Model：TQ-60-Xカテゴリ超音波フェーズドアレイ探傷器ブランド：TEQTOPフェーズドアレイ: 2 x 64-channelTOFD channels: up to 2S-scan refresh rate：100 Hzスキャン速度: 6-9 m/分ディスプレイ: 8.5" TFT、800 x 600電源: 交換可能バッテリー2個、12時間動作、220 V AC動作温度: -35 °C ～ +50 °CD寸法: 280 × 245 × 100 mm280 × 245 × 100 mm重量：2.5 kg
